Неисправности модуля зажигания ваз 2114

Принцип работы, причины неисправности модуля зажигания ВАЗ 2114. Рекомендации по самостоятельной замене

По сравнительным характеристикам модуль зажигания ВАЗ 2114 и ВАЗ 2115 отличается от других ВАЗов лучшим качеством. У подобных модулей имеется специальное приспособление, генерирующее ток высокого напряжения, передающее сигналы на свечи зажигания.

Необходимость модуля зажигания ВАЗ

Главная функция модуля состоит в том, что он формирует импульсывысокого напряжения и передает их на свечи зажигания. После сжатия рабочая искра поступает на одну свечу (1 и 4 цилиндры), холостая на другую (2 и 3). При таком контакте искра в необходимый момент появляется в нужном цилиндре. Бортовая электросеть напряжения в 12 вольт служит питанием модуля зажигания ВАЗ 2114. К самому корпусу прикрепляется отрицательная клемма.

Элементы модуля зажигания

Масса модуля зажигания – около 1,32 килограмма, габариты – 110117х70 мм. Составляющие его части:

  • небольшой пластиковый корпус;
  • два высоковольтных трансформатора;
  • два электронных блока;
  • 4 входа под ВВ-провода.

Принцип работы модуля

По ВВ-проводам передается ток. Управление происходит с помощью контроллера, который ориентируется на показания датчиков и обрабатывает подобные действия автомобиля. Им же определяется последовательность работы катушек зажигания в модуле. Кроме того, в него поступает информация о скорости вращения коленвала, о нагрузке двигателя, о температуре охлаждающей жидкости (модуль работает от -40°до +130°), расходе воздуха.

Как можно определить неисправность модуля зажигания ВАЗ 2114

Подобными признаками сопровождается неисправность ВВ-проводов и свечей зажигания. Если с этими деталями все в порядке, причина нарушения работы кроется в модуле зажигания. Его нельзя отремонтировать или восстановить, поэтому единственным вариантом решения проблемы остается установка нового. Замену модуля зажигания можно выполнить самостоятельно.

Необходимые инструменты:

  1. рожковые ключи на «13» и «17»;
  2. торцовый ключ на «10»;
  3. шестигранный ключ.

Рекомендации по установке нового модуля зажигания ВАЗ 2114 своими руками

  1. Открыть капот, по высоковольтным проводам, идущим к модулю от свечей, найти сам модуль.
  2. Отключить отрицательную клемму от аккумуляторной батареи
  3. Снять колодку с проводами с модуля зажигания.
  4. Отключить высоковольтные провода.
  5. Открутить болты, которыми модуль крепится к двигателю зажигания, извлечь старый модуль.
  6. Для установки нового модуля зажигания вам следует подключить провода по схеме на корпусе модуля (там же имеются номера цилиндров).

Для оценки результата нужно завести мотор. Если все действия выполнены корректно, и проблем больше нет, то вам удалось сделать все верно. В ином случае стоит проверить, хорошо ли установлена новая деталь, либо искать причину первоначальной проблемы в чем-то другом. Конечно, исключить неисправность нового модуля зажигания нельзя, но вероятность этого мала.

Рекомендуем почитать

Стабильная работа двигателя полностью зависит от правильного состава горючей смеси. Соотношение компонентов топливно-воздушной смеси должно быть .

Естественно, что регулятор холостого хода (РХХ) отвечает за холостые обороты мотора, с его помощью поддерживаются оптимальные обороты, нужные при .

В других статьях уже было рассказано о том, как заменять фильтр тонкой очистки на автомобилях Lada Kalina.Сегодня эта процедура будет рассмотрена на .

Основная функция автомобильного сцепления – обеспечение плавного включения скоростей путем непродолжительного отключения двигателя от .

Модуль зажигания ВАЗ 2114: основные признаки неисправности

В нашем сегодняшнем материале мы поговорим о том, как проверяется модуль зажигания на ВАЗ 2114, каким образом он работает и почему от его функционального состояния зависит так много в автомобиле.

Модуль зажигания

Конструкция

Работа модуля обеспечивает сгорание топлива и, соответственно, работу двигателя. Говоря совсем простым языком, без модуля машина никуда не поедет.

Для моделей ВАЗ предусматривается использование двух типов модулей зажигания:

Блочные отличаются тем, что катушки работают по одной на пару свечей зажигания. Именно такие устройства устанавливаются на «четырнадцатую» модель отечественного автопроизводителя.

Катушка раздает иску сразу на две свечи, а ее конструкция включает следующие элементы:

  • Высоковольтные провода;
  • Клеммы с низким напряжением;
  • Вторичная и начальная обмотка;
  • Сердечник.

Раздельные модули, где катушки подают на каждую из 4 сечей отдельную иску, отличаются выходом высоковольтных проводов через контакт пружину. Блочные проще поддаются проверке, их легко снять и вернуть на место.

Примечательно, что при размере 11х11х7 сантиметров, этот блок весит около 1,5 килограмма.

Читать еще:  Как снять личинку замка зажигания

Признаки поломки

В разобранном виде

На самом деле признаки неисправности у модуля зажигания ВАЗ 2114 во многом похожи на поломку других агрегатов. К примеру, вы можете наблюдать следующие явления:

  • Двигатель троит;
  • Автомобиль глохнет на холостом ходу;
  • Наблюдаются проблемы при попытке завести машину и пр.

То есть по факту это может быть и не модуль вовсе. Потому единственно верное решение — это проверка модуля зажигания на вашем ВАЗ 2114.

Проверка

Ошибочно считать, что повреждение высоковольтных проводов никак не влияет на состояние самого модуля. Многие думают обойтись простой заменой высоковольтников, а на деле все равно придется менять модуль.

Вообще лучший вариант проверки модуля зажигания на ВАЗ 2114 — это применение осциллограф а. Но, во-первых, он имеется далеко не у каждого водителя, а во-вторых, пользоваться ими могут мало кто. Потому проверку будем осуществляться при помощи подручных средств:

  • 12-вольтной лампочки;
  • Тестера (доступен за небольшие деньги в любом магазине автозапчастей).

Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

  1. Проверьте колодку проводов. Она отсоединяется и проверяется показатель напряжения.
  2. Для этого зафиксируйте тестер на контакте А, а другую клемму киньте на массу двигателя.
  3. В нормальном состоянии показатель напряжения будет составлять 12В.
  4. Если напряжение отсутствие, вероятнее всего, сгорел предохранитель.
  5. Если все хорошо, перекиньте клеммы вашего тестера на А и В контакты, заведите машину. При этом стартер должен крутить, а 12-вольтная лампочка мигать.
  6. При отсутствии данных явлений, можно говорить о наличии обрыва в цепи А контактов.

Далее идем уже к самому модулю зажигания.

Есть несколько способов проверить состояние вашего агрегата. Потому рассмотрим каждый из них.

  1. Выставите тестер в режим омметра. Замерьте им сопротивление на высоковольтниках, проходящих на цилиндры 1 и 4, а потом по аналогии на проводку 2 и 3 цилиндров. В нормальном состоянии прибор выдаст вам показатели от 5,2 до 5,5 Ом.
  2. Подергайте слегка устройство. Тем самым вы пошатаете колодку проводов, модуль. Причем делать это нужно в режиме работающего силового агрегата. Если при расшатывании устройство работает без препятствий, все хорошо, вам повезло. Если же нет, опять предстоит изучать состояние проводки.

Третий способ

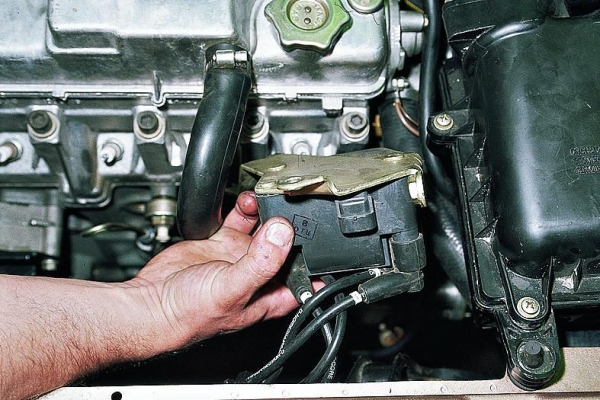

Но чтобы заменить модуль на модуль, вам придется сначала демонтировать свой. Делается это следующим образом:

  • Снимите минусовую клемму с аккумулятора, что позволит обесточить автомобиль;
  • Отключите от модуля зажигания четыре высоковольтника;
  • Отсоедините колодку проводов. Для этого нужно отжать специальный фиксатор, удерживающий колодку на модуле;
  • Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
  • На кронштейне расположены три длинные шпильки, с которых модуль останется просто стащить.

Демонтировав свой модуль, вы можете поставить на его место другой агрегат, тем самым удостовериться в работоспособности того и неисправности вашего.

Ремонт или замена?

Как показывает практика и опыт мастеров по ремонту автомобилей, чаще всего отремонтировать данное устройство не представляется возможным. Модуль только подлежит замене. Если пойти на принцип, выполнить ремонт можно, но на это уйдет куча времени, сил и даже средств.

Установка модуля

Установка

Устанавливается модуль строго в обратном порядке демонтажа. При этом важно учесть три правила.

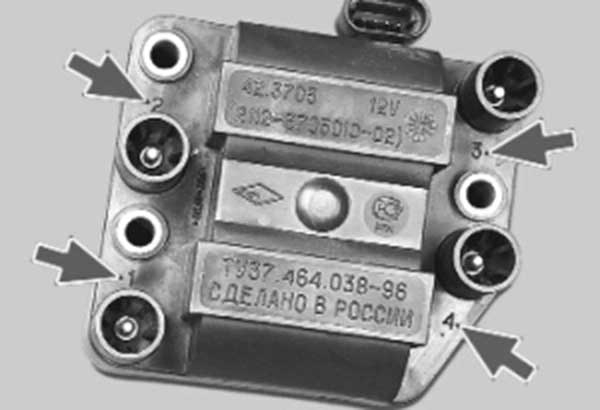

  1. После установки модуля посмотрите на поверхность устройства. На нем указаны цифры от 1 до 4. Это обозначения номеров цилиндров.
  2. На концах высоковольтников расположены аналогичные цифры — от 1 до 4. Они служат ориентиром для того, чтобы определить, какой высоковольтник к какому гнезду на модуле подключается.
  3. Никаких экспериментов. Все подключается строго в соответствии с отметками — 1 к 1, 2 ко 2 и так далее.

На деле замена модуля зажигания на ВАЗ 2114 реализуется достаточно легко. Для этого не нужно быть профессиональным автомехаником. Просто соблюдайте основные правила демонтажа и установки, выполняйте проверку устройства прежде чем тратить деньги и менять его на новое. Не факт, что виновником проблем с вашим авто будет именно модуль, на который вы грешите.

Данная таблица позволит вам проверить, правильно ли подключены провода от модуля зажигания к цилиндрам.

Признаки неисправности модуля зажигания ВАЗ 2110 и 2114. Разбираем и исправляем

Этот электрический узел более современен, чем на «классике», но признаки неисправности модуля зажигания ВАЗ 2110 и 2114 вполне возможно выявить даже новичку-автолюбителю. Конечно же, при условии, если есть желание заниматься подобным тестированием. Это не такая примитивная конструкция, как классическая так называемая бобина, но и суперсложной штукой модуль также не назовешь.

Читать еще:  Как выставить зажигание на уаз 469

Поэтому самостоятельная диагностика доступна даже начинающему. А вот решение самой проблемы – это уж по выбору: либо замена или ремонт своими руками, либо – путешествие на знакомое СТО.

Признаки неисправности модуля зажигания ВАЗ 2110 и 2114, как правило, можно выявить в нескольких случаях нештатной работы деталей и узлов. Об этом и расскажем в нашей сегодняшней статье.

Содержание

К примеру, неправильной настройке ЭБУ или засоре форсунок. Эти же признаки могут говорить о плохом качестве заливаемого топлива. Так что ситуацию, когда обороты плавают на холостых, можно назвать лишь косвенным указателем.

Движок двоит

Не путать с троением! То есть не работает не один цилиндр, а пара: либо 1/4, либо 2/3. Ну, данный признак определить довольно просто, прислушавшись к работе мотора автомобиля. Также это явно ощущается по вибрациям и звуковым сопровождениям функционирования заведенного движка.

Также могут ощущаться провалы у тяги при попытке разогнаться или при движении в горку, пускай и небольшую.
Как еще один косвенный признак, указывающий на неисправности модуля зажигания – высвечивание Check engine. Правда лампочка может загораться по различным поводам (и даже без них).

Компьютерная диагностика

Если провести диагностику сканированием при помощи соответствующего оборудования, можно по выявленным ошибкам понять, что грешит модуль зажигания.

    P3000 (а также 3001-3004) – не срабатывает зажигание в цилиндрах;

  • P0351 – обрывание обмотки в паре 1/4 цилиндра;
  • P0352 – обрывание обмотки в паре 2/3 цилиндра.
  • Обнаружив при помощи умной машины какую-либо из этих ошибок, не спешите сильно расстраиваться, так как они не обязательно рассказывают о гибели данного узла. К примеру, создать проблему могут еще и высоковольтные провода с пробоем, либо – свечи. Поэтому профессиональные диагносты советуют идти от малого к великому: то есть в начале исключать более поправимые и мелкие признаки, берясь за крупные и глобальные в последнюю очередь.

    И только проверив на предмет неисправности иные элементы системы зажигания: выкрутив и посмотрев свечи, к примеру, прозвонив и заменив провода, затем уж заниматься диагностикой проблем соответствующего модуля.

    Как проверить?

    Профессиональные мастера автосервиса советуют самый простой метод проверки. Для этого следует вместо тестируемого установить заведомо исправный модуль зажигания.

    • Снимаем минус с аккумулятора (отсоединяем клемму);
    • Снимаем наконечники со свечек зажигания;
    • Фиксатор-крепление отжимаем. Отсоединяем колодку проводов от катушки зажигания;
    • Выворачиваем крепления кронштейна коробки передач, а также – нижний болт на креплении блока цилиндров;
    • Катушку зажигания вынимаем вместе с кронштейном, отсоединяем провода;
    • Освобождаем крепление кронштейна и катушки;
    • Катушку снимаем, на место ее ставим заведомо исправное аналогичное устройство. Собираем в обратном порядке;
    • Если все заработало, значит, дело именно в катушке зажигания. Как правило, ее не ремонтируют, а просто заменяют на новое устройство. Так что придется сбегать в ближайший автомагазин или на авторынок за требуемой запчастью.

    Что делать, если нет исправного модуля?

    Если нет возможности поставить проверочный элемент или позаимствовать его на время, к примеру, у соседа по гаражу, то придется запастись терпением, взяв в руки контрольную лампу и мультитестер.

    Измеряем сопротивление между выводами обмотки (парными). Щупы нужно устанавливать по схеме: 1/4, 2/3. Результаты замеров должны практически совпадать (примерно 5,5 кОм показывает прибор). Если погрешности между ними в 100 Ом и более – модуль нужно заменить, так как полетела вторичная обмотка. Далее, чтобы выявить признаки неисправности модуля зажигания ВАЗ 2110 и 2114, прозваниваем колодку проводов и проверяем исправность ЭБУ. Если нет под рукой мультитестера, некоторые проверочные действия можно осуществить при помощи контрольной лампочки.

    Проверяем модуль зажигания на 8-ми клапанной ВАЗ-2114 своими руками: признаки неисправности

    При самостоятельной диагностике двигателя, его систем и характеристик, используют минимум оборудования. К примеру, перед тем как проверить модуль зажигания 8-ми клапанного автомобиля ВАЗ-2114, желательно иметь специальный стенд, необходимое программное обеспечение или в крайнем случае — осциллограф. Ни у кого из нас такого оборудования нет и не будет, поэтому для предварительной проверки будем использовать подручные средства и приспособления.

    Читать еще:  Как выставить зажигание на жигулях

    Как проверить модуль зажигания ВАЗ-2114

    Перебои и рывки при движении, троящий двигатель, затруднённый пуск или вообще отказ двигателя — это основные признаки выхода из строя модуля зажигания.

    Сложность диагностики своими силами в том, что в модуле совмещены сразу несколько устройств, а сам он выполнен в едином корпусе и проверить каждое устройство отдельно — нет никакой возможности. По крайней мере голыми руками. Тем не менее, кое-что можно сделать для того, чтобы, если не отремонтировать, то хотя бы наверняка знать о причине неисправности.

    Проверка качества контактов

    В первую очередь, не демонтируя ничего, стоит проверить качество контакта на всех колодках цепи низкого напряжения, а также установить наличие контакта на проводах высокого напряжения.

    Проверка наличия питания на модуле зажигания

    Проверяем напряжения на колодках модуля зажигания

    Для того, чтобы знать, что неисправен именно модуль, проверим, поступает ли на него питание. Для этого находим разъём в колодке, а там ищем контакт, маркированный литерой А. Для контроля питания модуля берём мультиметр, выставляем его в режим измерения переменного тока до 20 В , устанавливаем один щуп (минусовой) на массу двигателя и включаем зажигание. Второй щуп устанавливаем на вывод А на колодке. При исправном электрооборудовании мультиметр покажет 12 В, это значит, что питание на модуль подаётся, ищем причину неисправности дальше.

    Проверяем контакты коннектора

    Предварительную проверку мы уже провели и убедились, что питание на модуль зажигания подаётся. Теперь стоит разобраться с контактами по отдельности. При включённом зажигании нужно подключить контрольную лампу к контакту А и контакту В.

    Контролька может представлять собой обычную маломощную 12-вольтовую лампу с припаянными проводами, а можно использовать тестерный автомобильный щуп с индикатором напряжения на 12 В.

    Проверка модуля зажигания

    Для проверки работоспособности модуля крепим контакты от контрольной лампы или щупа на выводах А и В, после этого прокручиваем двигатель стартером.

    Если лампа станет мигать, модуль даёт разрыв в напряжении по аналогии с контактным прерывателем.

    В этом случае с контактами А и В все в порядке.

    Если лампа не реагирует на пуск стартера, модуль однозначно неисправен.

    Проверяем модуль 2114 доступными способами

    Самый эффективный способ выяснить, что модуль зажигания не работает, взять заведомо рабочий прибор и попробовать запустить двигатель на нём. Понятно, что не каждый модуль от восьмёрок, девяток и Самар второго поколения может подойти.

    В зависимости от типа системы зажигания, на Самарах может быть установлена катушка вместо модуля, а нам необходим именно модуль от впрысковой 8-клапанной 2114. Здесь все просто — двигатель заработал, значит модуль своё отжил, меняем на новый. Тем не менее есть большая вероятность того, что высоковольтные провода пробиты и это испортит не только всю картину диагностики, но и чужой модуль зажигания.

    Проверяем целостность высоковольтных проводов

    Поэтому перед проверкой непосредственно модуля надо убедиться в том, что высоковольтные провода в порядке, не пробивают на массу и пропускают ток.

    Алгоритм действия для последующей проверки такой:

      Проверка модуля зажигания по высоковольтной цепи на обрыв . Для этого пригодится мультиметр, который выставлен в режим измерения сопротивления. В модуле катушки зажигания соединяются параллельно — первая и четвёртая, вторая и третья. Для проверки берём щупы мультиметра и устанавливаем их (при выключенном зажигании) в разъёмы для высоковольтных проводов на модуле. Сначала 2 и 3-го, потом 1 и 4-го цилиндров. Сопротивление между параллельными катушками должно быть на уровне 5,1-5,5 Ом. Если сопротивления бесконечно, в сети обрыв и модуль подлежит замене.

    Проверяем модуль зажигания на обрыв

    Видео о проверке модуля зажигания на ВАЗ-2114

    Выводы

    Как и любое не ремонтопригодное устройство, модуль зажигания чаще всего подлежит замене . Так можно сэкономить кучу времени и нервов, которые не стоят тех денег, которые просят за новый модуль. Удачной всем работы!
