Катушка зажигания ваз 2114

Катушка (модуль) зажигания — проверка и замена

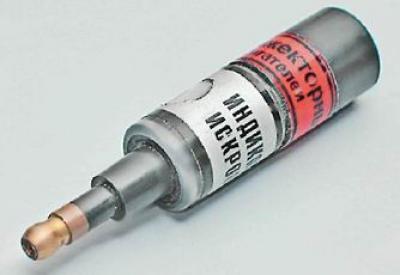

Совет: Для оперативной проверки исправности системы зажигания можно использовать искровой индикатор для двигателей с впрыском топлива. Его надевают на свечу зажигания, и подсоединяют к нему высоковольтный провод. При проверке необходимо руководствоваться инструкцией, прилагаемой к прибору.

Замечание: На двигателе 11183 (1,6i) применяется катушка зажигания. На двигателе 2111 (1,5i) может быть установлена катушка зажигания или модуль зажигания (см. “Описание системы”). Ниже показана замена катушки зажигания. Замена модуля выполняется аналогично.

Для выполнения работы потребуется мультиметр (в режиме вольтметра и омметра).

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работы (см. “Подготовка автомобиля к техническому обслуживанию и ремонту”), выключаем зажигание.

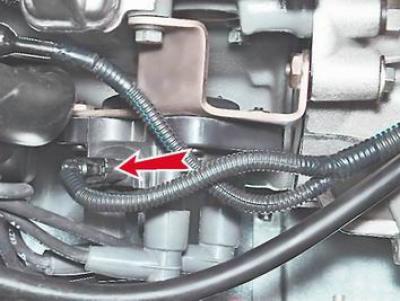

2. Освободив фиксатор, отсоединяем колодку жгута проводов от выводов катушки (модуля) зажигания.

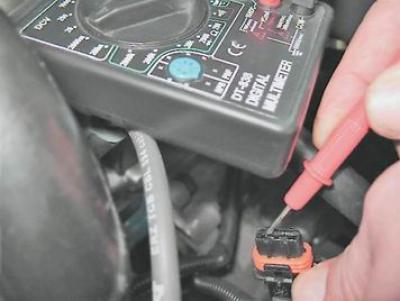

3. Включив зажигание, вольтметром измеряем напряжение между выводом 15 и “массой” (для катушки зажигания) или выводами С и D (для модуля зажигания) колодки жгута проводов.

Рекомендация: Напряжение должно быть не меньше 12 В. Если напряжение не поступает на колодку или оно меньше 12 В, то разряжена аккумуляторная батарея, неисправна цепь питания или неисправен ЭБУ. Убедиться в неисправности модуля зажигания можно, заменив его заведомо исправным. Катушку зажигания можно проверить омметром.

Предупреждение! Выполнив измерения, выключите зажигание.

4. Отсоединяем высоковольтные провода от свечей зажигания (см. “Высоковольтные провода – проверка и замена”).

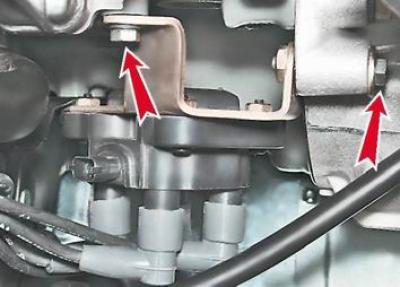

5. Торцовым ключом на 13 мм отворачиваем два болта верхнего крепления кронштейна катушки зажигания.

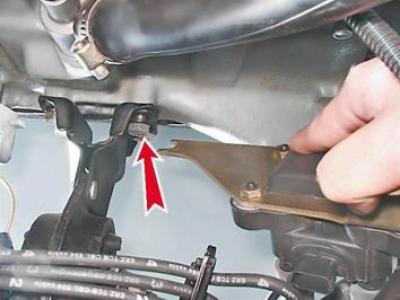

6. Ключом на 17 мм ослабив затяжку нижнего болта крепления кронштейна катушки зажигания, снимаем кронштейн вместе с катушкой.

7. Отсоединяем высоковольтные провода от катушки (модуля) зажигания (см. “Высоковольтные провода – проверка и замена”).

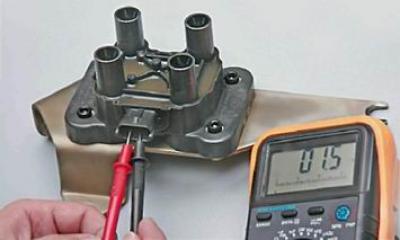

8. Омметром измеряем электрическое сопротивление между центральным выводом 15 и корпусом (кронштейном). Прибор должен показывать отсутствие короткого замыкания первичной обмотки катушки на “массу”. Последовательно измеряем электрическое сопротивление между центральным выводом 15 и крайними выводами – 1а и 1b. Сопротивление каждой из первичных обмоток катушки должно быть около 0,5 Ом.

Замечание: При измерении малых величин электрического сопротивления (около 1 Ом) необходимо учитывать внутреннее сопротивление прибора, которое можно определить, замкнув щупы омметра.

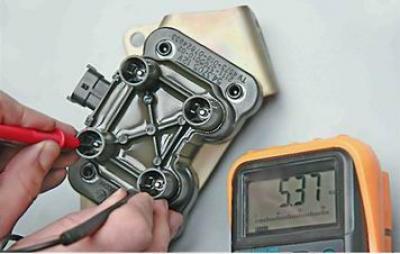

9. Омметром измеряем сопротивление между высоковольтными выводами катушки 1 и 4, а затем 2 и 3. Сопротивление обмоток должно быть около 5,4 кОм.

Рекомендация: Неисправную катушку зажигания необходимо заменить.

10. Шестигранным ключом на 5 мм отворачиваем четыре винта крепления катушки к кронштейну и снимаем катушку.

11. Устанавливаем катушку зажигания в последовательности, обратной снятию. Высоковольтные провода подсоединяем в соответствии с номерами цилиндров, нанесенными на каждом проводе и на корпусе катушки рядом с выводами.

Совет: Так как нумерация выводов на катушке, установленной на двигатель, не видна, подсоединять высоковольтные провода к выводам катушки зажигания лучше до установки ее на двигатель.

Модуль зажигания (катушка зажигания)

Модуль зажигания – представляет сложный электротехнический прибор, предназначенный для генерирования тока высокого напряжения (до 30000 В) и передачи его на свечи зажигания.

Связующим компонентом между модулем зажигания и свечами являются высоковольтные провода. Стоит отметить, что многие автовладельцы модуль зажигания так же называют катушкой зажигания, что не есть совсем правильно т.к. катушка входит в состав модуля зажигания, но в данном случае это не важно.

Принцип работы модуля зажигания

Принцип работы модуля соответствует принципу работы любой катушки зажигания:

  1. ЭБУ контролирует работу модуля, подавая на его обмотки катушки постоянный ток.
  2. По закону индукции генерируется высокое напряжение и в нужный момент подаётся на свечу зажигания.
  3. Модуль зажигания состоит из двух катушек зажигания и двух коммутаторов, а так же пластикового корпуса и выходов на высоковольтные провода. Каждая катушка связана на 2 цилиндра: 1 катушка – 1 и 4 цилиндр, 2 катушка – 2 и 3 цилиндр.

Признаки неисправности модуля (катушки) зажигания

Основными признаками неправильной работы катушки зажигания являются:

  • провалы при ускорении;
  • потеря мощности;
  • нестабильный холостой ход;
  • не работают 2-3 или 1-4 цилиндры.
Читать еще:  Как выставить зажигание на газели

Если вы столкнулись с данными признаками неисправности, то помимо модуля зажигания рекомендуется проверить следующие датчики: ДМРВ, РХХ, ДМРВ, ДС.

Где находится модуль зажигания?

Модуль зажигания находится в подкапотном пространстве. Самый простой способ найти его — найти высоковольтные провода. Один конец высоковольтных проводов идёт к свечам зажигания, другой конец проводов идёт к модулю зажигания.

Схема подключения ВВ проводов к модулю зажигания

Подключать высоковольтные провода к модулю нужно строго в определённом порядке: Провода 1 и 4 цилиндра идут на одну обмотку, 2 и 3 на другую. Нумерация цилиндров обозначена на модуле зажигания. Обратите внимание на рисунок.

Если держать модуль строго перед собой, то подключать нужно следующим образом:

  • 1 цилиндр – левый нижний высоковольтный вывод;
  • 2 цилиндр – левый верхний высоковольтный вывод;
  • 3 цилиндр – правый верхний высоковольтный вывод;
  • 4 цилиндр – правый нижний высоковольтный вывод.

Но данная распиновка характерна в том случае, когда модуль вы держите перед собой. Если же вы хотите установить высоковольтные провода на уже установленный на машину модуль, то распиновка немного другая, т.к. модуль установлен под углом (ромбом):

  • 1 цилиндр – центральный нижний вывод;
  • 2 цилиндр – левый вывод;
  • 3 цилиндр – верхний вывод;
  • 4 цилиндр – правый вывод. Но для удобства и наглядности лучше снять модуль, и только потом установить на него высоковольтные провода.

Сколько стоит модуль зажигания?

Примерная стоимость модуля зажигания в магазине составляет от 700 до 1000 рублей.

Как проверить модуль (катушку) зажигания?

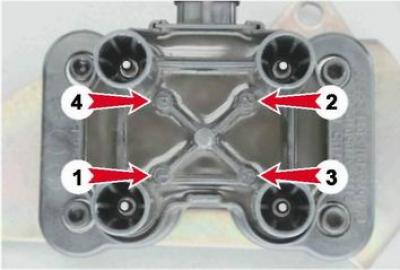

Для проверки модуля нужно измерить сопротивление между выводами (1 и 4 цилиндром; и между 2 и 3 цилиндром). Сопротивление на омметре должно быть примерно 5,4 кОм. Для более подробного описания действий по проверке, читайте статью: Как проверить модуль зажигания?

Ошибки модуля зажигания

С неисправной работой модуля зажигания связаны следующие ошибки:

  1. Р0351 – обрыв катушки 1-4 цилиндра.
  2. Р0352 – обрыв катушки 2-3 цилиндра.
  3. Р3000 (Р3001 Р3002 Р3003 Р3004) – множественные пропуски зажигания.

Неисправный модуль нужно заменить (Замена модуля зажигания) или отремонтировать (Ремонт модуля зажигания).

Частой причиной возникновения данной ошибки могут быть как свечи зажигания, так и высоковольтные провода – их нужно заменить (Как заменить высоковольтные провода? Как заменить свечи зажигания?).

Основные признаки неисправности модуля зажигания ВАЗ-2114

Модуль зажигания ВАЗ-2114 еще называют высоковольтной катушкой, что служит для передачи тока на свечи зажигания. Этот модуль имеет свои признаки неисправности, по которым необходимо определять момент замены вышедшей из строя детали. Что относят к таким признакам? Об этом пойдет речь в данной статье.

Модуль зажигания ВАЗ-2114 и его особенности

Модуль зажигания легкового автомобиля специально разработан для усовершенствования запуска автомобильного двигателя. Так как в качестве основных составляющих модуля работают две высоковольтные катушки, то и называют его часто «катушкой зажигания».

Рассмотрим устройство данной детали:

  • катушки для вырабатывания высокого напряжения;
  • двухканальный электронный коммутатор;
  • прочный пластиковый корпус;
  • низковольтный разъем подачи управляющих импульсов;
  • выводы для подключения высоковольтных проводов к свечам зажигания.

Основными действующими элементами модуля зажигания являются высоковольтные катушки, которые раздают зажигающую искру на свечи. Это возможно благодаря следующей ее конструкции:

  1. Проводов для передачи высокого напряжения.
  2. Клемм с низким напряжением.
  3. Обмотки на сердечнике – вторичной (для розжига рабочей смеси) и начальной.
  4. Сердечника из электротехнической стали.

Механизм функционирования катушки зажигания заключается в следующем:

  • электронный блок управления двигателем собирает все сигналы от расположенных на нем датчиков;
  • ЭБУ формирует управляющий сигнал;
  • сигнал поступает непосредственно на катушку зажигания;
  • та, в свою очередь, образует высоковольтное напряжение;
  • напряжение из катушки поступает на свечу цилиндра двигателя;
  • топливновоздушная смесь воспламеняется;
  • производится запуск двигателя.

Найти данную деталь сможет даже неопытный автолюбитель: достаточно проследить путь одного из высоковольтных проводов – от свечи до пластикового корпуса.

В этом корпусе и размещается модуль зажигания.

Читать еще:  Катушка зажигания ваз 2109 инжектор

Модуль зажигания ВАЗ-2114: различные признаки неисправности

Специалисты отмечают основной признак неисправности катушки зажигания – это отсутствие на свечах зажигающей искры. Но, помимо него, существуют и другие признаки, по которым можно судить о том, что модуль вышел из строя:

  1. Отсутствие динамики во время разгона двигателя.
  2. Появление провалов в работе автомобильного двигателя в момент резкого нажатия ногой на педаль газа, чтобы транспортное средство набрало разгон.
  3. Заметное снижение мощности мотора (как говориться, «мотор «не тянет»).
  4. «Плавание» холостого хода.

При появлении первых признаков неисправности описываемого модуля владельцу ВАЗ-2114 следует произвести его диагностику. Это можно сделать как самостоятельно в домашних условиях, так и в ближайшем сервисном центре по ремонту автомобилей данной модели.

Как произвести диагностику катушки зажигания на ВАЗ-2114

Как уже говорилось, при появлении первых признаков неисправностей в модуле зажигания ВАЗ-2114, владельцу транспортного средства следует провести его диагностирование. Самостоятельно в домашних условиях можно подобную процедуру произвести по следующему алгоритму:

  1. Проверить свечи.
  2. Проверить датчик положения коленчатого вала.
  3. Проверить катушку зажигания.

В домашних условиях все этапы проверок можно выполнить самостоятельно. Первый этап – это проверка свечей. Она проводиться в следующей последовательности:

  1. Извлекаем свечи из их гнезд – снимаем наконечники высоковольтных проводов (для этого подойдет специальный свечной ключ).
  2. Осматриваем свечи.
  3. Очищаем их от возможного нагара.
  4. Выставляем правильное расстояние между электродами.
  5. Проверяем свечи в работе с помощью подручных средств (например, из приспособления, изготовленного из пьезозажигалки) либо на автомобильном двигателе с рабочей системой зажигания.

Если свечи находятся в исправном состоянии, можно переходить к следующему этапу проверки на неисправности модуля зажигания.

Второй этап – это проверка датчика коленчатого вала. Такая проверка осуществляется с помощью мультиметра, благодаря которому проверяются две характеристики – напряжение и сопротивление. Для этого поступают следующим образом:

  1. Демонтируют датчик коленчатого вала.
  2. Измеряют сопротивление:
    • на приборе устанавливается специальный режим омметра;
    • клеммы прибора подсоединяются к концам обмотки, что выводится на поверхность;
    • при оптимальной работе датчика цифровые показатели будут в пределах от 500 Ом до 700 Ом.
  3. Измеряют напряжение:
    • переводят прибор в режим для измерения переменного напряжения;
    • клеммы подключаются к концам обмотки;
    • по корпусу датчика коленвала следует провести любым подручным предметом, изготовленным из металла;
    • при оптимальной работе датчика прибор покажет увеличенные показатели напряжения, потому что рядом будет металлический предмет.

В противных случаях неисправный датчик придется заменить на новый, потому что он оказывает влияние и на работу модуля зажигания ВАЗ-2114. Если и после этого будут отмечаться признаки неисправности катушки, то следует перейти к третьему этапу проверки.

Третий этап – это проверка самой катушки зажигания. Эту деталь проверяют следующим образом:

  • проще всего заменить катушку на новую;
  • в момент работы автомобильного двигателя можно пошевелить катушку и постучать по ней (при видимых изменениях в функционировании впору судить о неисправном контакте в самой катушке);
  • провести измерения мультиметром на показания сопротивления, такие показатели снимаются с парных катушек – они должны быть идентичными, приблизительно равны 5,4 кОм.

Что делать, если мультиметра нет, а необходимо произвести проверку замыкания электрической цепи? Специалисты рекомендуют воспользоваться двенадцативольтной лампочкой. Для этого следует один из проводов, идущих от нее, подключить к выводу, а второй провод замкнуть на корпусе мотора. Если при запуске стартера контрольная лампочка будет мерцать, то все находится в рабочем состоянии.

Если владельцу автомобиля самому проблематично выполнить подобную диагностику, то он всегда сможет обратиться к квалифицированным специалистам на СТО.

Методы профилактики модуля зажигания на ВАЗ-2114

Неисправностей автомобильных катушек зажигания на ВАЗ-2114 можно избежать, если регулярно проводить профилактические процедуры. К ним относятся:

  1. Периодическое распутывание высоковольтных проводов (связано с сильно увеличенным внутренним сопротивлением, так как это может вывести модуль из строя).
  2. Проверка у свечей искрового промежутка между электродами (если расстояние между электродами изменится, это отразиться на эффективной работе катушек зажигания).
Читать еще:  Как выставить зажигание газ 53

При выявлении неисправных свечей производится их замена, после чего автомобиль будет вновь качественно функционировать.

Проверяем катушку зажигания на ВАЗ-2114 с 8-ми клапанным инжекторным двигателем при помощи мультиметра

Система зажигания инжекторных автомобилей ВАЗ первого поколения, конечно, далека от совершенства, но и менее требовательная к обслуживанию и к квалификации мастера. Именно поэтому проверить катушку зажигания на ВАЗ-2114 может даже не слишком опытный водитель. А проверять её придётся, если зажигание будет работать некорректно или же двигатель просто отказывается запускаться.

Видео с проверкой модуля зажигания и указанием эталонных значений:

Как проверить катушку зажигания: диагностика и симптомы поломки

Проще всего это сделать, конечно, не своими, а чужими руками на сервисе. Но до него нужно ещё доехать. Если автомобиль наглухо отказывается запускаться, то среди прочих причин, виноватой может быть и катушка зажигания. Если в арсенале водителя есть сканер ошибок или диагностический адаптер для диагностики с передачей данных по технологии Блютус — отлично.

Для этого нужно иметь специальное приложение, установленное на смартфон и тогда можно с большой долей точности установить, что причина кроется именно в катушке.

Вот основные коды ошибок, которые скажут о неисправностях системы зажигания инжекторных восьмиклапанных ВАЗ-2114:

  • Р3000-3004 — нет искры в цилиндре (крайняя цифра), ничего конкретного эти коды не скажут, но намекнут, где искать причину;
  • Р0351 — типичная ошибка, говорящая об обрыве в модуле на обмотках первого и четвёртого цилиндров;
  • Р0352 — тот же обрыв, но на обмотках остальных двух цилиндров, второго и третьего.

Это все, что может сказать сканер, модуль или специальное приложение. Не каждый из этих кодов говорит, что катушку пора выбрасывать, иногда причина может быть не столько в катушке, сколько в высоковольтных проводах или свечах.

Пробой на изоляторе свечи

Именно поэтому перед тем как проверить катушку зажигания на ВАЗ-2114 стоит идти от простого к более сложному.

Цена катушки зажигания ВАЗ-2114 и её замена

Самое простое — замена катушки. С этим справится даже школьник. Для второй Самары нужно купить новый модуль зажигания 43 3705 . Эта же катушка используется на десятках, на Приорах и на 1118 с инжекторными восьмиклапанными двигателями.

При этом электронная система управления, вероятнее всего, будет иметь индекс М7-9-7. Цена новой катушки в пределах 1 200 рублей .

    Отключаем минусовую клемму аккумулятора или используем кнопку отключения массы, если она установлена.

Демонтируем штекер питания катушки зажигания

Откручиваем пластину крепления катушки

Новый модуль установлен. Тем не менее мы проверим для профилактики и старый модуль. Для этого есть несколько способов.

Способы проверки своими руками (необходим мультиметр)

Заменили? Вот и отлично. А теперь, прежде чем выбрасывать старую катушку зажигания на свалку истории, проверим её на работоспособность. Если двигатель после замены стал работать как часы, значит дело было, действительно в катушке. Хотя, могут быть нюансы.

Вот ещё три способа убедиться в том, что старая катушка не работала корректно:

    Измеряем сопротивление между парными контактами на вторичной обмотке . Берём мультиметр, устанавливаем его в режим омметра и устанавливаем щупы к выводу для фиксации высоковольтных проводов первого и четвёртого цилиндров. На дисплее должно показаться значение в пределах 5,5 кОм . После этого то же самое делаем с выводами для проводов второго и третьего цилиндров. Значение сопротивления должно быть одинаковым. Минимальная погрешность не может превышать ста Ом.

Необходимо мерить в отмеченных кружочками контактах

Выводы

Такими способами можно быстро вычислить неисправность самой катушки зажигания или же управляющих проводов. Удачного всем ремонта!
