Замена бензонасоса на ваз 2106

Замена бензонасоса на ВАЗ 2106 собственными силами

Одна из операций, которой должен овладеть собственник одноименной машины – замена бензонасоса на ВАЗ 2106. Процедура не представляет никаких трудностей, все действия интуитивно понятны и достаточно просты.

Используется минимум инструмента – отвертки (фигурная и плоская, размер подбирается в зависимости от величины болтов, которыми крепятся хомуты на шлангах); головка или торцовый ключ «на 13»; «трещотка».

Нижеприведенная инструкция дает возможность правильно распределить действия для грамотного демонтажа бензонасоса. Соответственно, установка нового агрегата производится в обратном порядке.

Содержание

Причина замены

В случаях возникает необходимость в замене бензонасоса на ВАЗ 2106? Естественно, причина одна – выход из строя детали. Это проявляется, что машина периодически глохнет даже на холостых оборотах. Для тех, кто примерно представляет себе, что находится под капотом, дополнительно поясним: топливо не поступает в карбюратор. Это легко определяется визуально.

Попытки вручную подкачать бензин дают лишь кратковременный эффект.

Вывод однозначен – необходима замена бензонасоса. Сразу успокоим рачительных автовладельцев: данная деталь стоит очень недорого – порядка 500 рублей. На фоне запредельных расходов на обслуживание иномарок – сущий пустяк.

Демонтаж бензонасоса

Перед началом работы необходимо обеспечить сброс давления в системе. Самый простой способ: отсоединяем шланг, расположенный между бензонасосом и карбюратором. Недолгое нажатие на «лапку» шланга позволяет слить излишки бензина и, соответственно, сбросить давление.

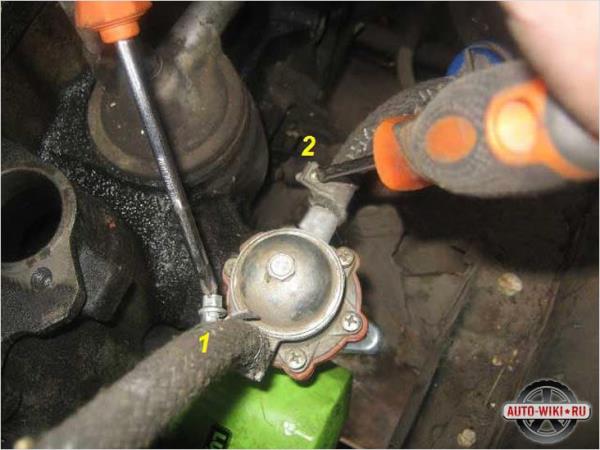

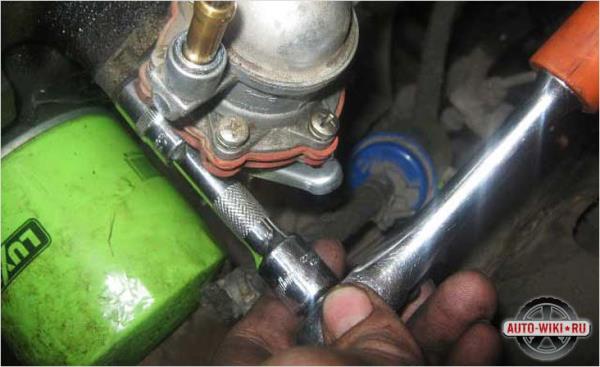

Снимаем болты, крепящие хомуты на шлангах. Затем необходимо выкрутить гайки, фиксирующие насос. Для этой цели лучше всего подойдет «трещотка» с головкой. Необходимое уточнение: если болты или гайки не отворачивались продолжительное время, их выкручивание может потребовать приложения дополнительного усилия.

Есть опасность повредить головки болтов или рабочую поверхность гаек. Ничего фатального при этом не произойдет – как правило, указанным деталям можно легко подобрать замену. Но все-же желательно проявлять аккуратность.

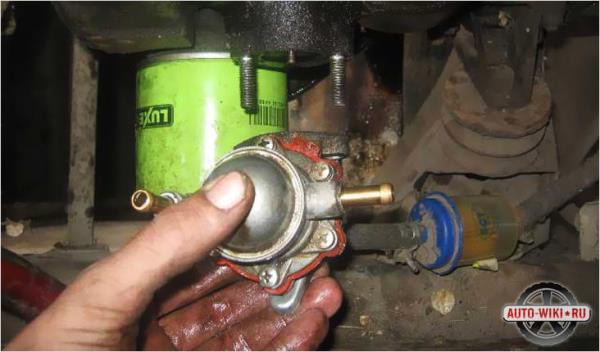

Демонтаж бензонасоса практически завершен – остается лишь снять его со шпилек. Возможно, это удастся сделать не сразу – в результате длительной эксплуатации он может сильно «прикипеть». Проявляем терпение и осторожность (повреждение шпилек недопустимо), аккуратно шатаем агрегат в обе стороны – можно даже легонько постучать молотком через деревянную «наставку». Добиваемся желаемого – бензонасос снимается со шпилек.

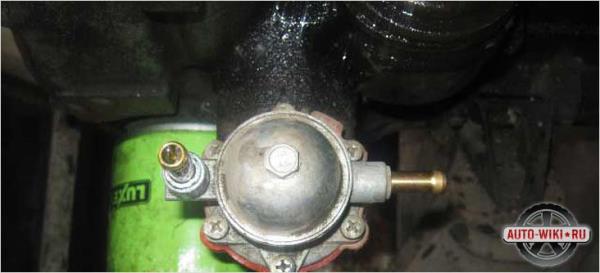

Как уже говорилось, установка новой детали производится в обратном порядке.

Дополнительная информация

Вышеприведенная инструкция дает полное представлением, что представляет собой замена бензонасоса. Отметим, что необходимость в замене бензонасоса возникает нечасто – все определяется качеством используемого топлива. Те, кто в погоне за копеечной экономией, заправляется на случайных АЗС, используя низкооктановый бензин, обречены на повторение данной процедуры с известной регулярностью.

Гораздо проще (и, в конечном итоге, дешевле), «кормить» автомобиль высококачественным бензином, не содержащим посторонних примесей и иных нежелательных компонентов – мусора, ржавчины и т.п.

Своевременная замена фильтров грубой и тонкой очистки также позволяет обезопасить бензонасос от преждевременного выхода из строя.

Резюмируя сказанное, делаем два вывода: существенно продлить жизнь бензонасоса можно, трепетно относясь к качеству топлива, своевременно меняя топливные фильтры. Если же наступил момент, когда замена бензонасоса на ВАЗ 2106 неизбежна, паниковать не стоит: эта работа по плечу любому, даже абсолютно не искушенному в технике пользователю. Главное – соблюдать осторожность, скрупулезно следовать инструкции, все манипуляции осуществлять корректно и аккуратно.

Самостоятельный ремонт и замена бензонасоса автомобиля ВАЗ 2106/07

В рейтинге наиболее капризных узлов автомобиля топливный насос занимает одно из первых мест. Поэтому любому автолюбителю необходимо знать основы диагностики работоспособности насоса и порядок действий при его ремонте и замене.

Виды бензонасосов автомобилей ВАЗ 2106/07

Производитель устанавливает на автомобили ВАЗ 2106/07 бензонасосы ДААЗ (Димитровградского автоагрегатного завода). Основное назначение насоса — подавать бензин к карбюратору в нужных объёмах. Основу насоса составляет привод с диафрагмами, а устойчивая работа обеспечивается за счёт одновременного использования трёх диафрагм. Производительность бензонасосов ДААЗ на свободный слив может достигать 60 литров в час.

Производитель устанавливает на автомобили ВАЗ 2106/07 бензонасосы ДААЗ

На более современные модели ВАЗ устанавливаются бензонасосы «Пекар» (Санкт-Петербург). Производительность у них та же, но повышенная герметичность и устойчивость мембран к воздействию масла и топлива делают работу насоса более эффективной.

На современных моделях ВАЗ установлены бензонасосы «Пекар»

Бензонасос ВАЗ 2106/07 находится в подкапотном пространстве. Он крепится к блоку цилиндров двигателя. Удобное расположение позволяет легко демонтировать и установить насос даже неопытному автолюбителю.

Диагностика работоспособности

Основные поводы для проверки работоспособности насоса следующие:

существенное снижение подачи топлива в карбюратор;
уменьшение производительности двигателя;
рывки автомобиля во время движения.

Перед диагностикой неисправностей насоса необходимо убедиться в работоспособности других элементов топливной системы — карбюратора, топливных шлангов, фильтров и т. п.

Для диагностических работы потребуется:

рожковый ключ на 10;

Работы выполняются в следующей последовательности.

На автомобиле с холодным двигателем открывается капот.

Отвёрткой ослабляется хомут крепления входного патрубка насоса.

Отвёрткой ослабляется хомут крепления входного патрубка

Снимается патрубок, и в его отверстие для предотвращения утечки топлива устанавливается заглушка (болт подходящего размера).

Шланг подачи топлива отсоединяется от штуцера карбюратора и опускается, в отверстие ставится заглушка.

Читать еще: Замена задних стоек на ваз 21099

Нажатием на рычаг ручной подкачки насоса проверяется сопротивление пружинки диафрагмы — при этом насос должен издавать втягивающие звуки. Если сопротивление отсутствует и нет характерных звуков, то насос неисправен.

Ремонт бензонасоса

Для ремонта бензонасоса ВАЗ 2106/07 потребуется:

рожковый ключ на 13;

две обычные школьные линейки;

чистая ёмкость для слива бензина.

Демонтаж насоса осуществляется следующим образом.

Плоской отвёрткой ослабляется хомут шланга подачи топлива на корпусе насоса.

Снимается шланг подачи топлива.

С бензонасоса снимается шланг подачи топлива

От корпуса насоса отсоединяется топливная магистраль.

В образовавшиеся отверстия ставятся заглушки (допускается использование чистых болтов М8).

Ключом на 13 откручиваются две гайки крепления насоса к блоку цилиндров.

Насос аккуратно снимается и кладётся на чистое ровное место. При этом желательно не повредить прокладки.

Бензонасос не качает

Основным признаком неисправности бензонасоса является отсутствие давления в топливной системе. Причинами этого может быть:

сильное растяжение пружинки;

засорение сеточки фильтра;

потеря герметичности насоса.

В любом случае потребуется снять насос и, используя плоскую отвёртку, разобрать его.

При ремонте бензонасоса его следует снять и разобрать

Замена штока

Шток — это металлический прут в основании бензонасоса. В процессе эксплуатации он изнашивается. Это можно заметить лишь на больших скоростях — в городских условиях выявить износ штока, как правило, невозможно. Однако на трассе автомобиль не может набрать скорость выше 90–100 км/ч.

Замена штока связана с заменой двух прокладок. Новый шток должен выступать за границы проставки на 0.8–1.3 мм (оптимально — 1 мм). Этого можно добиться, подбирая прокладки разного размера. Если вылет штока будет выше рекомендованного, появится риск повреждения диафрагмы, если ниже — двигатель потеряет в мощности.

При замене штока необходимо правильно отрегулировать длину его выступа

Чистка бензонасоса

Чистка топливного насоса — это прежде всего чистка сетки фильтра, которая перестаёт пропускать топливо. Причиной загрязнения обычно является некачественный бензин — вся грязь и примеси остаются на сетке.

Сетка находится в нижней части корпуса бензонасоса и легко демонтируется после отжатия фиксаторов. Рекомендуется сначала промыть её бензином, а потом продуть воздухом под давлением. После этого сетка устанавливается обратно.

Причиной загрязнения сетки часто является некачественный бензин

Использование ремкомплекта

Ремонтный комплект на бензонасосы ДААЗ или «Пекар» можно приобрести в любом автомагазине. Он позволяет отремонтировать топливный насос, не обращаясь в автосервис. Обычно в составе ремкомплекта имеются все детали, которые необходимо заменить.

Устройство бензонасоса ВАЗ 2106/07 довольно простое, поэтому его разборка не представляет большой сложности. После снятия фильтра осматривается сеточку и диафрагму насоса. Если обнаружены какие-либо механические повреждения, то элементы заменяются на новые.

В состав ремкомплекта бензонасоса входит пружинка диафрагмы, сама диафрагма и заглушки

Видео: ремонт бензонасоса ВАЗ 2106/07

Замена бензонасоса ВАЗ 2106/07

Замена насоса на ВАЗ 2106/07 производится в двух случаях:

при сильном износе его элементов, не подлежащих замене;
для увеличения ресурса — бензонасос ДААЗ меняется на насос «Пекар».

Для замены насоса потребуется:

гаечный ключ на 13;

отвёртка с плоским лезвием;

ёмкость для слива бензина.

Демонтаж насоса

Демонтаж старого насоса во избежание ожогов проводится на холодном двигателе. Выполняются следующие действия:

Отвёрткой ослабляется хомут на шланге подачи топлива и шланг отсоединяется.

Ослабляется хомут на патрубке подачи топлива в карбюратор — патрубок снимается

Ослабляются хомуты и отсоединяются шланги подачи топлива

Под образовавшиеся отверстия подставляется ёмкость для слива топлива.

Ключом на 13 откручиваются гайки, фиксирующие бензонасос на блоке цилиндров.

Насос вместе с тремя прокладками снимается со шпилек.

Установка насоса

Монтаж нового или отремонтированного насоса осуществляется следующим образом.

Производится осмотр места установки. Нагар или грязь удаляется растворителем 642, и поверхность насухо протирается ветошью.
На шпильки надеваются три новых прокладки — регулировочная (самая толстая), теплоизоляционная и уплотнительная. Прокладки должны соответствовать марке бензонасоса.
Устанавливается и фиксируется двумя гайками новый топливный насос. Для того чтобы не создавать большого давления на фланец, гайки закручиваются поочерёдно.
Подсоединяются два шланга подачи топлива.
Запускается двигатель и проверяется работоспособность насоса.

Видео: замена бензонасоса ВАЗ 2106/07

Ремонт и замену топливного насоса на ВАЗ 2106/07 может осуществить даже неопытный автолюбитель. Для этого понадобится лишь ремкомплект (или новый насос) и минимальный набор стандартных инструментов.

Все, что нужно знать о работе бензонасоса в автомобиле ВАЗ 2106

Автомобильный бензонасос ВАЗ 2106 является одним из главных компонентов системы подачи горючего, который качает топливо из бака в карбюратор. Непосредственно в карбюраторном узле происходит образование аэрозольной смеси из горючего и воздуха, которая поступает в силовую установку.

Диагностика работоспособности

Основные поводы для проверки работоспособности насоса следующие:

существенное снижение подачи топлива в карбюратор;
уменьшение производительности двигателя;
рывки автомобиля во время движения.

Для диагностических работы потребуется:

рожковый ключ на 10;
плоская отвёртка.

Работы выполняются в следующей последовательности.

На автомобиле с холодным двигателем открывается капот.
Отвёрткой ослабляется хомут крепления входного патрубка насоса.

Отвёрткой ослабляется хомут крепления входного патрубка

Шланг подачи топлива отсоединяется от штуцера карбюратора и опускается, в отверстие ставится заглушка.

Читать еще: Как слить бензин с лада ларгус

Снятие и установка

Процесс снятия и установки бензонасоса выполняется в несколько операций. Крепление бензонасоса производится с помощью двух шпилек и гаек с одновременной установкой прокладок.

Для снятия бензонасоса необходимо отсоединить нагнетательный и подводящий трубопроводы и отвернуть гайки крепления.

При снятии насоса необходимо аккуратно отсоединить теплоизоляционную и герметизирующую прокладки, без их повреждения.

После проведения ремонта необходимо выполнить установку, которая имеет ряд особенностей. В первую очередь устанавливаются прокладки: уплотнительная, имеющая толщину 0,7–0,8 мм, далее теплозащитная и изоляционная прокладки 0,27–0,33 мм. Необходимо соблюдать условие, чтобы толкатель был чуть выше 0,8 мм, если он не выглядывает, то производят замену прокладки 0,7–0,8 мм на 0,27–0,33 мм.

Если толкатель выступает над прокладками на величину более 1,3 мм, производится замена прокладки 0,7–0,8 мм на более толстую, толщиной 1,2–1,3 мм. Необходимо также соблюдать порядок, когда между теплоизоляционной прокладкой и корпусом должна устанавливаться прокладка 0,27–0,33 мм.

Набор прокладок между насосом и блоком цилиндров должен способствовать выходу толкателя на расстояние 0,8–1,3 мм. После установки бензонасоса производится его крепление и подсоединение бензопроводов.

Запускается двигатель и проверяется состояние и работоспособность бензонасоса и трубопроводов на наличие подтеканий бензина.

Фотоинструкция

Предпочтительным вариантом для автолюбителей, не желающих заниматься такими ремонтными работами, может стать приобретение электрического бензонасоса на ВАЗ 2106, который более долговечен и надежен в эксплуатации.

Замена бензонасоса ВАЗ 2106/07

Замена насоса на ВАЗ 2106/07 производится в двух случаях:

при сильном износе его элементов, не подлежащих замене;
для увеличения ресурса — бензонасос ДААЗ меняется на насос «Пекар».

Для замены насоса потребуется:

гаечный ключ на 13;
отвёртка с плоским лезвием;
ёмкость для слива бензина.

Демонтаж насоса

Отвёрткой ослабляется хомут на шланге подачи топлива и шланг отсоединяется.
Ослабляется хомут на патрубке подачи топлива в карбюратор — патрубок снимается

Ослабляются хомуты и отсоединяются шланги подачи топлива

Под образовавшиеся отверстия подставляется ёмкость для слива топлива.

Ключом на 13 откручиваются гайки, фиксирующие бензонасос на блоке цилиндров.

Насос вместе с тремя прокладками снимается со шпилек.

Установка насоса

Монтаж нового или отремонтированного насоса осуществляется следующим образом.

Производится осмотр места установки. Нагар или грязь удаляется растворителем 642, и поверхность насухо протирается ветошью.
На шпильки надеваются три новых прокладки — регулировочная (самая толстая), теплоизоляционная и уплотнительная. Прокладки должны соответствовать марке бензонасоса.
Устанавливается и фиксируется двумя гайками новый топливный насос. Для того чтобы не создавать большого давления на фланец, гайки закручиваются поочерёдно.
Подсоединяются два шланга подачи топлива.
Запускается двигатель и проверяется работоспособность насоса.

Замена бензонасоса ВАЗ 2106/07

Замена насоса на ВАЗ 2106/07 производится в двух случаях:

при сильном износе его элементов, не подлежащих замене;
для увеличения ресурса — бензонасос ДААЗ меняется на насос «Пекар».

Для замены насоса потребуется:

гаечный ключ на 13;
отвёртка с плоским лезвием;
ёмкость для слива бензина.

Демонтаж насоса

Отвёрткой ослабляется хомут на шланге подачи топлива и шланг отсоединяется.
Ослабляется хомут на патрубке подачи топлива в карбюратор — патрубок снимается
Под образовавшиеся отверстия подставляется ёмкость для слива топлива.
Ключом на 13 откручиваются гайки, фиксирующие бензонасос на блоке цилиндров.
Насос вместе с тремя прокладками снимается со шпилек.

Установка насоса

Монтаж нового или отремонтированного насоса осуществляется следующим образом.

Производится осмотр места установки. Нагар или грязь удаляется растворителем 642, и поверхность насухо протирается ветошью.
На шпильки надеваются три новых прокладки — регулировочная (самая толстая), теплоизоляционная и уплотнительная. Прокладки должны соответствовать марке бензонасоса.
Устанавливается и фиксируется двумя гайками новый топливный насос. Для того чтобы не создавать большого давления на фланец, гайки закручиваются поочерёдно.
Подсоединяются два шланга подачи топлива.
Запускается двигатель и проверяется работоспособность насоса.

Замена бензонасоса lada 2106 (ваз 2106)

Автомобильный бензонасос ВАЗ 2106 является составной частью топливной системы автомобиля и играет важную роль в эксплуатации транспортного средства. В основном на модификациях ВАЗ 2106 используются 3 модели бензонасосов: ДААЗ, производимый на предприятии в г. Дмитровограде; «Пекар», разработанный компанией из Санкт-Петербурга и «Саратовский». За годы производства легковых автомобилей на предприятии ВАЗ ассортимент выпускаемых модификаций постепенно менялся с переходом в комплектовании машин от карбюраторных двигателей к инжекторным с увеличением мощности и качественных характеристик.

Читать еще: Ваз 2107 сколько весит

Ниже вы можете увидеть, как выглядит бензонасос ДААЗ:

Бензонасос ПЕКАР выглядит так:

Он устроен следующим образом:

Определение причин отказа бензонасоса

Для установления причины отказа бензонасоса можно воспользоваться несколькими операциями, связанными с проверкой работоспособности без снятия его с автомобиля.

Бензонасос не подает топливо к системам автомобиля:

Проверяем наличие топлива в бензобаке. Рекомендовано эксплуатировать автомобиль при наличии не менее половины бака и с обязательным использованием всего комплекта фильтров, снижающих воздействие мелких частиц на детали бензонасоса.
Проверяем работоспособность топливных фильтров, при необходимости производим замену на новые.
Продуваем и очищаем систему трубопроводов, удаляя отложения мелких частиц.

Проверьте топливные фильтры

Основными причинами отказа бензонасоса могут быть:

Повреждения диафрагмы с нарушениями герметичности.
Потеря жесткости и рабочих характеристик пружины.
Засорение клапанов за счет скопления грязи.
Потеря пропускной способности фильтров за счет скопления загрязнений.
Нарушение герметичности контура насоса с подтеканием бензина и масла.
Отказ в работе за счет выработки ресурса комплектующих насоса.

Как устроен бензонасос ДААЗ, вы можете увидеть на следующей схеме:

Внутреннее устройство бензонасоса

Для определения работоспособности насоса необходимо провести его внешний осмотр. Верхняя крышка должна быть установлена без перекоса и плотно прилегать к корпусу. Сетчатый фильтр должен быть установлен ровно и обеспечить герметичность устройства, не допуская подтекания в местах соединения и крепления с помощью болтов.

Далее необходимо установить толкатель в рабочее положение, для этого с помощью ручки проворачивается двигатель на 1 оборот. Шток и эксцентрик займут положение, которое позволит использовать ручную подкачку топлива.

Работоспособный насос при прокачке качает бензин без воздуха. В случае появления в системе смеси бензина и воздуха, необходимо снять насос и произвести его ремонт с устранением дефектов. Для ремонта насоса необходимо приобрести ремонтный комплект, в который включены все необходимые запасные части.

При возникновении неисправностей топливной системы в салоне автомобиля появляется запах бензина, причиной может служить повреждение диафрагмы бензонасоса или сорванная резьба крепежных элементов. Возможно также подтекание топлива из-за неправильной установки штуцера.

Появление маслянистых подтеков на нижней части корпуса обычно вызвано выходом из строя нижнего лепестка диафрагмы или подтеканием по штоку крепления в приводе насоса.

Конструкция диафрагмы состоит из штока, пластиковой проставки и трех лепестков. Верхние лепестки обеспечивают подачу топлива к двигателю, а нижний лепесток отсекает масло от блока цилиндров, а также от попадания бензина в случае выхода из строя диафрагмы. Совместно с диафрагмой работает возвратная пружина, которая также выходит из строя, что прерывает подачу топлива по системе (в автоматическом и ручном режиме). В некоторых случаях возможен сбой функционирования штока «лапки» привода (за счет смещения в сторону), что способствует отказу работы бензонасоса.

Иногда возникают ситуации, когда насос работает с перерывами, что обычно связано с выходом из строя пружины.

При затруднительном запуске двигателя возможной причиной может быть износ клапанов бензонасоса. При длительной эксплуатации автомобиля клапана изнашиваются, что приводит к сбоям при запуске. После остановки двигателя из-за потери герметичности клапаны пропускают топливо, и оно стекает в бензобак, а для того чтобы снова запустить двигатель, требуется значительно больше времени для подачи топлива бензонасосом к карбюратору.

При износе пластины клапана пластина меняет свое положение, вследствие чего насос перестает работать. Для устранения подобного дефекта пластины стали оснащать стержнем, что препятствует ее смещению и развороту.

Возникают также ситуации, когда накладка с клапана слетает и попадает между клапаном и «седлом», что ведет к отказу в работе бензонасоса.

Необходимо также учитывать, что в отечественных бензонасосах используются три мембраны: две для подачи топлива и одна для герметизации. В настоящее время отсутствует дефицит на запчасти для любой модели ВАЗа. В торговой сети представлены все виды запасных частей, необходимых для ремонта автомобиля вне зависимости от модификации и года производства.
