Разболтовка на киа спортейдж

Диски на Kia Sportage

Kia Sportage — компактный кроссовер от корейского одноименного концерна Киа Моторс. Модель впервые презентована в 1992 году. С тех пор выпущено четыре поколения кроссовера, а именно:

  • Kia Sportage NB-7: 1993 — 2006 года;
  • KM 2.0 EX 4WD: 2004 — 2010 года;
  • Kia Sportage Vision (III): 2010 — настоящее время;
  • Kia QL: 2016 — настоящее время.

Помимо четырех генераций Киа, с 2007 по 2013 годы выпущено было три рестайлинговые версии:

  • 4WD Facelift 2007;
  • 4WD Facelift Heck 2009;
  • EX 4WD Facelift 2013 Zypernbeige.

Существенные отличия лишь в третьем и четвертом поколении. Предыдущие версии имеют множество сходств по интерьеру, экстерьеру, техническим характеристикам.

Какие диски ставились, аналоги

Замена

Аналоги

Аналоги

Наименование Размеры
Kia Sportage 1997 – 2004 гг.
Общие параметры PCD: 5×114.3
DIA: 67.1
Гайка: 12×1.5
Заводской размер
R15 – 20
R16 5×114.3 6.5J ET46
R16 7J ET39
R16 7.5J (39)
Варианты замены R17 5×114.3 7J ET41
R17 ET36
R17 8J ET34
R18 ET32
Параметры шин
Оригинальные
205/60 R16
215/65 R16
225/55 R16
205/60 R17
205/65 R17
215/60 R17
225/55 R17
225/60 R17
Kia Sportage 3 2005 – 2010 гг.
Оригинальные шины 215/70 R16
Замена 215/65 R17
225/65 R17
225/75 R18
Параметры дисков Аналогичные предыдущим модификациям
Оригинал R16 5×114.3 6.5J ET35
Замена R17 5×114.3 6.5J ET35
R18 5×114.3 7J ET41
Kia Sportage 3 2011 – 2015 гг.
Оригинальный вариант 215/70 R16
Аналоги 215/65 R17
225/65 R17
225/65 R18
Параметры дисков Аналогично предыдущим
Оригинальный вариант R16 5×114.3 6.5J ET35
Аналоги R17 5×114.3 6.5J ET35
R18 5×114.3 7J ET41
Kia Sportage 4 2016 — настоящее время
Оригинал 225/60 R16
215/65 R16
225/65 R16
205/65 R17
205/65 R17
215/65 R17
225/60 R17
225/65 R17
Параметры дисков Аналогично предыдущим
Оригинал R16 5×114.3 6.5J ET46
R16 7J ET39
R16 7.5J (39)
R17 5×114.3 7J ET41
R17 5x 7.5J ET36
R17 5x 8J ET34
R18 5x 8J ET32

Альтернативные варианты дисков Kia Sportage

  • Литые: небольшой вес, низкое давление на опорные подшипники, ступицу, трансмиссию;
  • Штампованные: дорогие, но прочные;
  • Кованые: повышенная прочность, легкость, стойкость к температурным перепадам, механическим повреждениям.
Наименование Изготовитель
Легкосплавные TREBL 42B40B P, 42B40B, 53B35B, 42E45S, 53A36C, 53A35D, 64A50C P, 52A49A, X40915, 53A49A P, 6205, 53A38R, 64A50C P, 53A45R
REPLAY 607
ARRIVO 42E45S, AR054, 5220T
NEXT NX-024, NX-028 (XC), NX-118, NX-006, NX-025, NX-029, NX-028, NX-005, NX-007
STEGER X40915ST P, X40915ST, 64A50CST P
DAX 0062, 1154, 1547, 9865, 6448, 4878, 2103, 3654, 9834, 1546, 8793, 2687, 2496
LS ZT386, ZT388, TL 312
NEO 537
КИК ZV OPTIMA
VENTI 1603
AERO A1061
CROSS STREET Y3176
Штампованные SDT U4029, U2093
MAGNETTO 15000 AM, 15000 S,
ЕВРОДИСК 6445ST, 54A51R
TREBL 9165, X40021, X40915, 7755, 7940T, 8000, X40029, 64G35L, 7305, 64J40H, 21213, LT2883D
STEGER X40014ST, 9915ST
KWM RK L24E
КРКЗ ХАЙМА 3
ТЗСК SOLARIS RIO
ARRIVO AR054, AR059, AR075, AR094, AR141, 8873, 7855, 6898, 1454, 6479, 6812, 4748, 2158, 3693
KWM
МЕФРО 21120
SDT U9014
ТЗСК 31622
ASTERRO TC1607C

*цены уточняйте в магазинах на момент покупки.

Расшифровка маркировки дисков, покрышек на Киа Спортейдж

Например, R17 5×120 7.5J ET46 (см. фото).

  • PCD (Pitch Circle Diameter) диаметр окружности центра крепежных отверстий: 84 мм;
  • 17 радиус диска (дюймов);
  • Сверловка: количество отверстий 5;
  • Тип крепежа: М12 – диаметр шпильки;
  • Размер резьбы (шаг): 1.25;
  • Диаметр центрального отверстия: 74 мм;
  • Давление (передние / задние): 2.1 (2.2) бар.

Величина PCD рассчитывается расстоянием между центрами противоположных отверстий. Замеряем линейкой, предварительно выворачиваем рулевое колесо влево (вправо). В пятиболтовой версии, полученный результат умножается на коэффициент 1,05.

  • «ET» — вылет обода, единица измерения в миллиметрах. Это расстояние между точкой соприкосновения диска к ступице и серединой ширины обода. Иные обозначения, в зависимости от страны: DEPORT, OFFSET.

Вынос положительный, если плоскость не выходит за точку соприкосновения, в противном случае вылет отрицательный. Чем дальше обод находится от кузова, тем величина вылета тяготеет к нулевой отметке.

  • D – диаметр центрального отверстия, измеряется в миллиметрах. J, H и последующие символы по алфавиту обозначают маркировку хампов на полке обода. Симметричный, ассиметричный и комбинированный. «Хамп» — это выступ на ободе для бескамерной шины. При движении «рельсы» удерживает борта шины, предотвращая разгерметизацию.

Цифровые символы указывают на дату выпуска, месяц, год. TUV — аббревиатура контролирующего органа, на предмет соответствия стандартам качества. Максимальная нагрузка на колесо: единица измерения зависит от производителя обода.

Установка внештатных размеров дисков на Киа Спортейдж

Среднестатистическому водителю заводских размеров обода более чем достаточно для эффективного управления автомобилем. Тюнинг, изменения штатных характеристик, динамических показателей, требует «переобувки» машины в нестандартные размеры колес.

Перечень характеристик, которые изменяются установкой внештатных размеров колес:

  • Управляемость;
  • Сцепление с дорожным полотном;
  • Острота и отзывчивость руля;
  • Аквапланирование;
  • Комфорт;
  • Уровень шума;
  • Потребление горючего в смешанном цикле;
  • Скорость износа протектора.

Рекомендации по уходу за дисками Киа Спортейдж

  • Проверяйте геометрию, балансировку колеса на специальном диагностическом стенде. При обнаружении отклонений восстанавливайте целостность конструкции в СТО. Своими силами «реанимировать» диск невозможно ввиду отсутствия необходимого оборудования;
  • Посещайте СТО для профилактики при обнаружении трещин, вмятин на ободе;
  • Не попадайте в ямы, особенно на высоких и средних скоростных режимах. Диск будет деформирован, герметичность нарушена, независимо от материала изготовления;
  • Следите за давлением в покрышках, оно не должно отличаться от рекомендованного изготовителем. При отклонении подкачивайте самостоятельно, обращайтесь в СТО;
  • Соблюдайте переход на летний, зимний режимы. Летом давление в шине выше на 0,12 атм., зимой меньше на аналогичную величину. Параметры указаны в инструкции по эксплуатации автомобилем;
  • Мойте колеса по мере их загрязнения. Так как тряпкой качественно отмыть вряд ли получится, используйте компрессоры высокого давления. Подобного класса оборудование имеется на многих СТО, мастерских, сервисных центрах.
  • Храните колеса в вывешенном положении, не складируйте друг на друга. Очистите от грязи, просушите, оберните целлофаном. Практикуйте наносить аэрозоль на поверхность диска перед консервацией.
  • Средний ресурс эксплуатации оригинальных дисков 160 – 190 тыс. км. При условии умеренного стиля вождения интервал замены увеличится на треть. Ресурс использования покрышек короче дисков в два раза. Не забывайте проверять угол развал – схождение, так как от этого зависит быстрота износа протектора резины.


Средний ресурс эксплуатации дисков 150 – 180 тыс. км. Интервал замены резины (покрышки): 65 – 75 тыс. км, при условии умеренного стиля вождения.

Размер дисков для Киа Спортейдж (Kia Sportage)

Время на чтение: 4 минуты

Выбирая колеса для модели «Киа Спортейдж», необходимо учесть все рекомендации автопроизводителя, которые особо влияют на эксплуатационные свойства любой машины. От этих показателей зависит качество управляемости и топливная экономичность. Шины и колесные диски отвечают за активную безопасность во время управления автомобилем. Перед тем как приобрести колеса, необходимо ознакомиться с их основными параметрами.

Диски на «Киа Спортейдж»

Почти всегда существует возможность замены заводских дисков «Киа Спортейдж» на другие, с большим размером обода. Конечно же, более широкие диски означают более широкие шины, которые дают лучшую управляемость и меньший тормозной путь, что способствует более энергичному стилю вождения.

Kia Sportage

Для Kia Sportage диски можно приобрести либо у официального дилера, либо в специальном автомагазине, либо с рук или по объявлению у частных продавцов. Лучше выбирать первый из эти трех вариантов, так как точно не возникнет никаких проблем с гарантией или соответствием колес оригинальным заводским параметрам. Однако оригиналы дисков у официальных дилеров всегда дороже, поэтому нередко, желая сэкономить, автомобилисты покупают б/у колеса. Это достаточно опасный вариант, так как нередко в таком случае диски будут восстановлены после ДТП либо окажутся слишком изношенными. Оптимальный вариант по соотношению цена/качество — диски от мировых производителей вроде OZ Racing, Alutec, AEZ и др.

Какие размеры литых дисков подходят на Kia Sportage

Диски на «Спортейдж» текущего четвертого поколения уже в базовой комплектации идут литые алюминиевые. С завода на Kia Sportage «литье» устанавливается трех размеров: R16, R17, R18. В начальной комплектации Classic устанавливаются легкосплавные 16-дюймовые диски с покрышками 215/70 R16. Следующие 3 комплектации — Comfort, Luxe и Prestige — оснащаются дисками R17 с шинами 225/60 R17. И только в версии Premium появляется «литье» на 18 дюймов.

Оригинальный диск R17

При замене штатных литых дисков в первую очередь нужно обращать внимание на колеса, у которых все параметры совпадают с заводскими.

  • Сверловка (разболтовка) LZ/PCD: 5/114.3, 5/139.7 (число отверстий/радиус окружности, на которой находятся их центры).
  • Диаметр центрального отверстия (DIA): 67, 100 мм (соответствует внешнему диаметру ступицы авто).

У «Киа Спортейдж» довольно глубокие арки для колес, по данной причине допустимый разброс по вылету достаточно большой — 30-46 мм.

Заводские размеры «литья»:

  • 5J×16, ЕТ 31.5, DIA 67.1;
  • 5J×17, ЕТ 35, DIA 67.1;
  • 7J×18, ЕТ 40.5, DIA 67.1.

Для замены можно использовать следующие размеры:

  • 7×165/114,3 ЕТ 39;
  • 7,5×165/114,3 ЕТ 39;
  • 7×175/114,3 ЕТ 39;
  • 7×175/114,3 ЕТ 36;
  • 7,5×175/114,3 ЕТ 34;
  • 8×185/114,3 ЕТ 32.

Рекомендуемые производителем размеры

В первом поколении, которое выпускалось с 1994 по 2005 гг., ставили 15- и 16-дюймовые диски с параметрами 5×139.7, 6-6,5J, ET42-45, DIA 94.7. Однако по мере обновлений автомобиль становился больше и тяжелее, поэтому от маленьких для кроссовера колес R15 отказались, зато появились 2 других радиуса — R17 и R18, к тому же поменялись и основные параметры: разболтовка и диаметр отверстия под ступицу. На машину текущего поколения QL производитель официально рекомендует только R16-18.

Автодиски R18, оригинал

Ширина обода дисков R16 составляет 6.5 дюймов, а вылет равен 35 мм. Посадочное отверстие — 5×114.3 мм. Центральное отверстие под ступицу составляет 67.1 мм. Их можно заменить размерами R17 и R18 с шириной 6.5J и 7J.

При неправильном решении можно столкнуться со следующими неблагоприятными явлениями:

  • Снижением качества разгона и торможения транспортного средства.
  • Увеличением расхода топлива.
  • Снижением маневренности машины и безопасности.

Параметры на Kia Sportage 2

Второе поколение выпускалось с 2006 по 2010 гг. Параметры штатных колес на Kia Sportage 2:

  • Размеры шины: 215/65 R16. 215 — ширина шины в миллиметрах, 65 — процентное отношение высоты профиля покрышки к ее ширине, R16 — диаметр шины в дюймах.
  • Размеры диска: 6.5×16 ET46. 6.5 — ширина обода диска в дюймах, 16 — диаметр обода диска в дюймах, ET46 — вылет диска (расстояние между плоскостью крепления диска колеса и плоскостью симметрии обода, мм).
  • PCD (сверловка): 5×114.3 — посадочное отверстие, количество крепежных отверстий × диаметр окружности центров отверстий, измеряется в мм.
  • DIA (диаметр): 67.1 — диаметр центрального отверстия под ступицу, измеряется в мм.

Одинаковые ли диски на «Киа Сид» и «Спортейдж»

«Киа Сид» имеет несколько видов кузова и разную комплектацию в зависимости от даты изготовления. Диски могут быть обычными штампованными или более дорогими легкосплавными, изготовленными из алюминиевого сплава. Диаметр таких изделий находится в диапазоне 15-17 дюймов.

Также не нужно забывать, что по закону нештатные колеса запрещены. Поэтому любые эксперименты с размерностью шин или дисков незаконны, если они не укладываются в заводские параметры. Лучше всего на «Киа Спортейдж» покупать оригинальные диски у официальных дилеров или надежных продавцов. Этот автомобиль очень популярен в России, поэтому у владельцев очень редко возникают проблемы с подбором колес, в основном только на первое поколение, которое уже давно официально снято с продажи.

*Цены актуальны на декабрь 2018 г.

KIA Sportage 1 – Лёгкий внедорожник › Бортжурнал › Вылет колёсных дисков на первый спортэйдж в зависимости от размеров колеса для сохранения заводского (нулевого?!) плеча обката.

Всем привет. Давно хотел запилить этот пост, но времени писать нету.

Владельцы спортэйджев первого поколения обычно выбирают себе колёсные диски по принципу: “Чем сильнее торчит из арок — тем круче”. И мало кто из них задумывается, почему же после установки таких дисков на машине становится сложно ездить по асфальту. Руль рвёт из рук, машина плохо едет по прямой. Виной всему изменившееся плечо обката. Про плечо обката можно почитать тут, тут, тут, тут и тут. А вот тут очень доступно рассказано про углы установки колес. Причем в статье по третьей и последней ссылке рассказано об отрицательном плече обката. Это решение используется во многих современных автомобилях для улучшения стабильности рулежки на дороге.

Текст короткого пояснения, что такое плечо обката, позаимствован у S-labMotorsport. Если будут авторские претензии, без проблем заменю его на другой подобный.

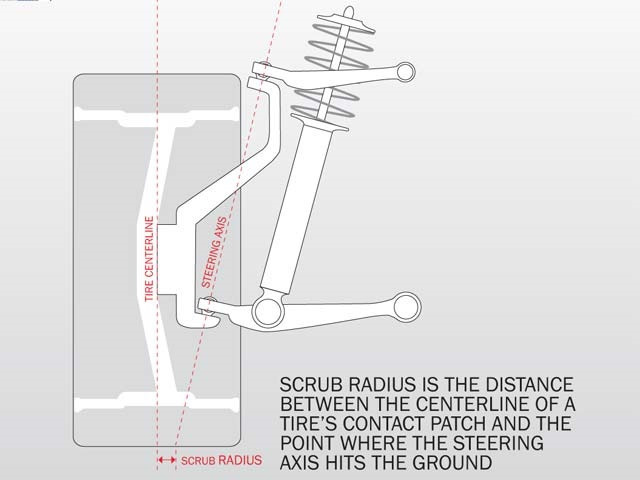

Плечо обката (Scrub Radius) — это расстояние между точкой, в которой ось поворота колеса пересекается с пятном контакта шины, и центром ее пятна контакта.

Те нам нужно попасть осью поворота колеса в центр пятна конакта.

Для себя, и для остальных владельцев спортэйджев первого поколения, я решил сделать таблицу подбора вылета колёсного диска в зависимости от наружнего диаметра колеса. Она нужна, если Вы решили поставить колёса большего диаметра, и при этом хотите сохранить заводске плеча обката, значение которого скорее всего составляет ноль, или оно очень близко к нулю.

Штатные колёса для первого спортэйджа бывают двух размеров:
1 — 205/70/15
2 — 205/75/15
Вылет штатных колёсных дисков при этом составляет 45мм

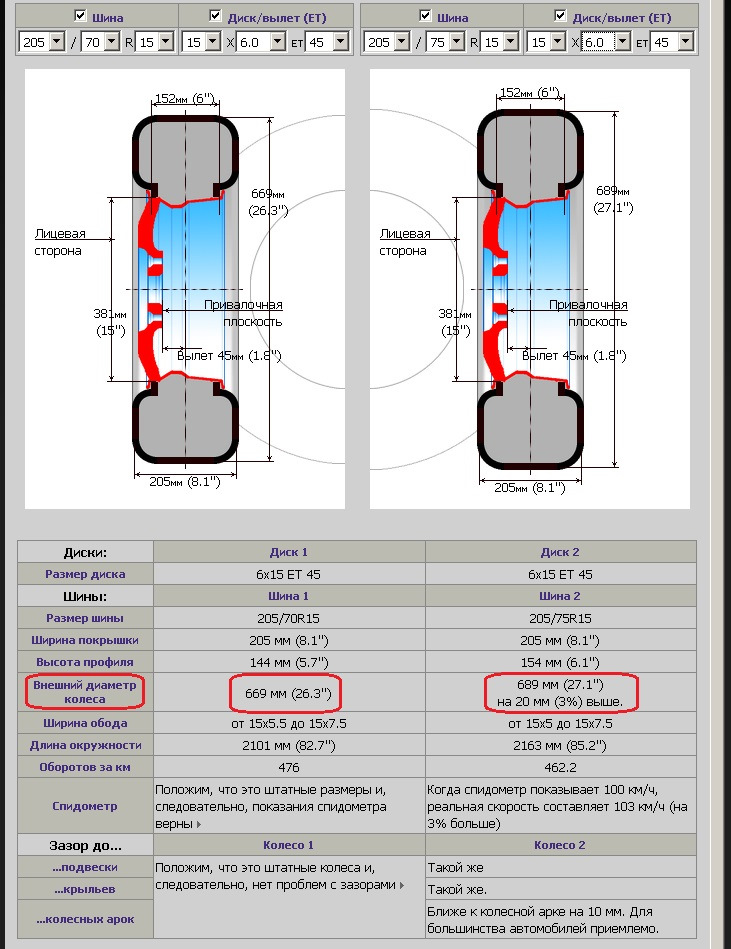

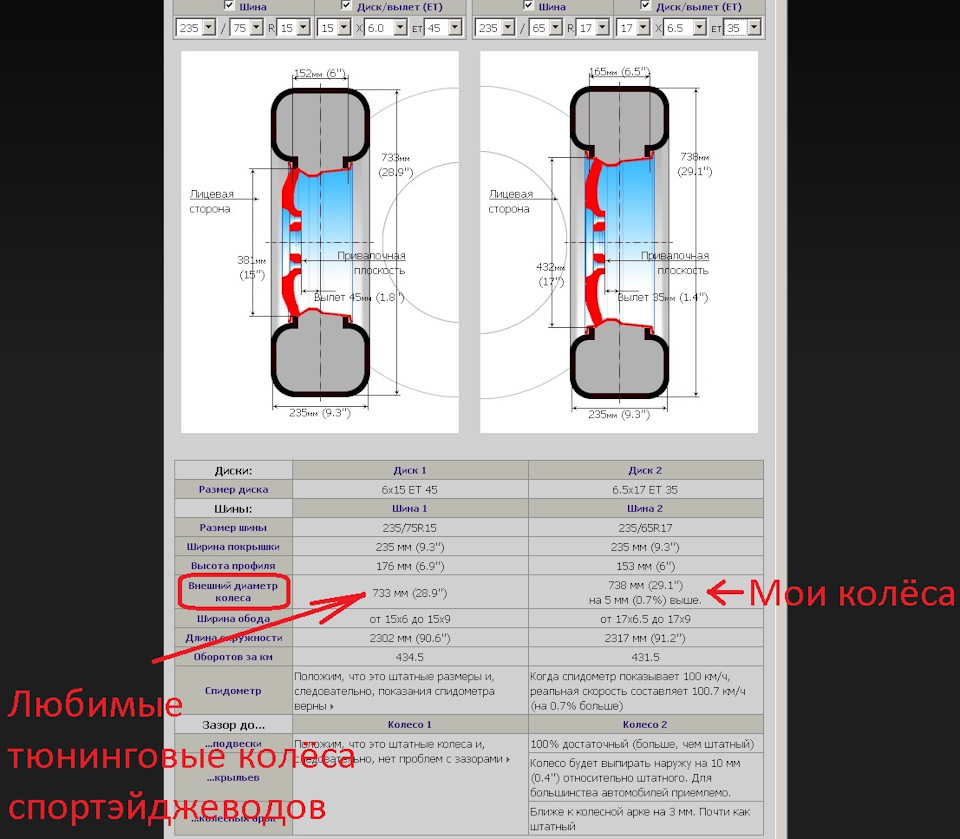

Воспользовавшись шинным калькулятором

Если у Вас есть информация по размерам и вылету колёс, которые с завода устанавливались на спортэйджи первых выпусков 93-94 годов, то прошу написать её в комментариях.

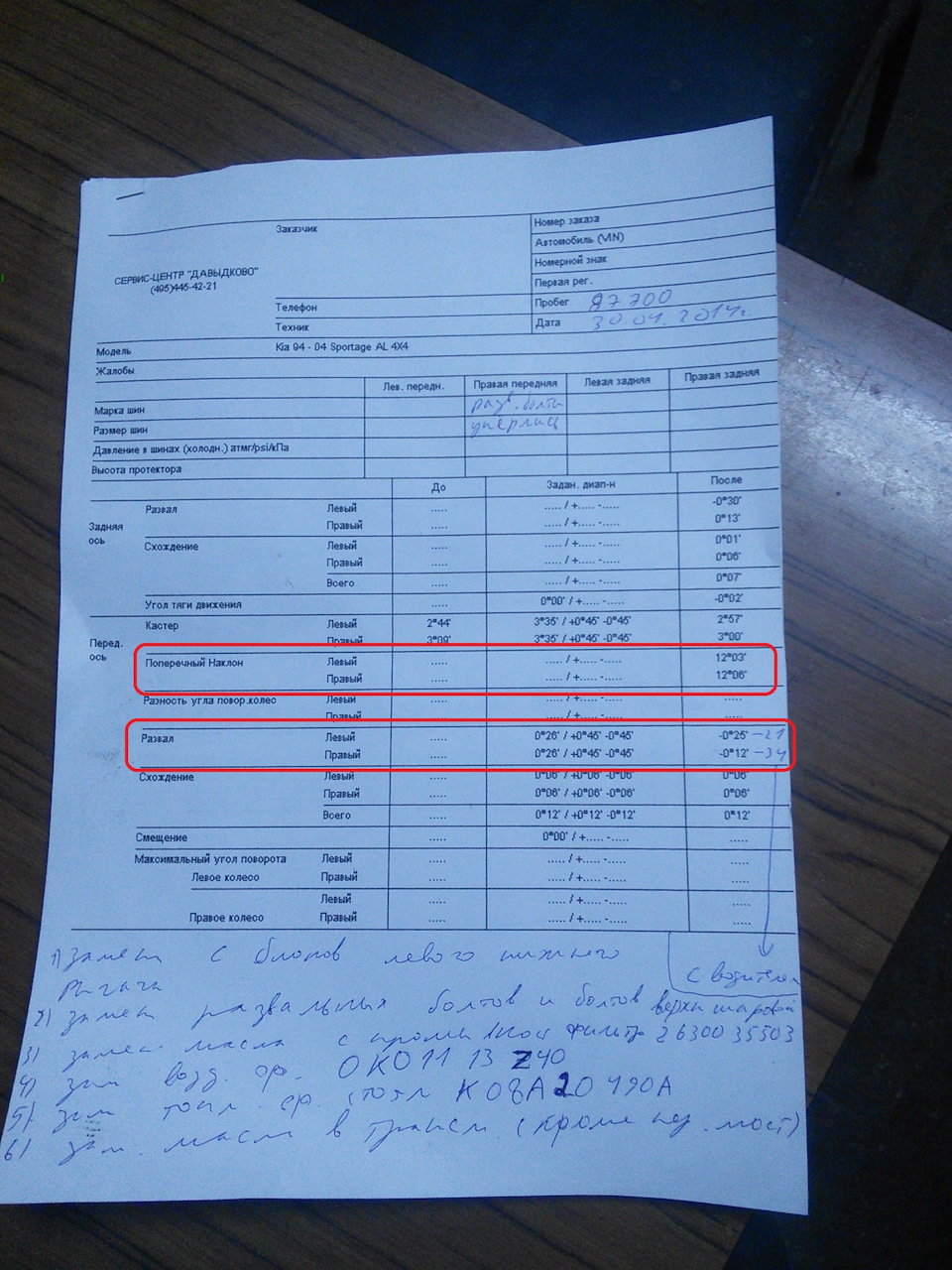

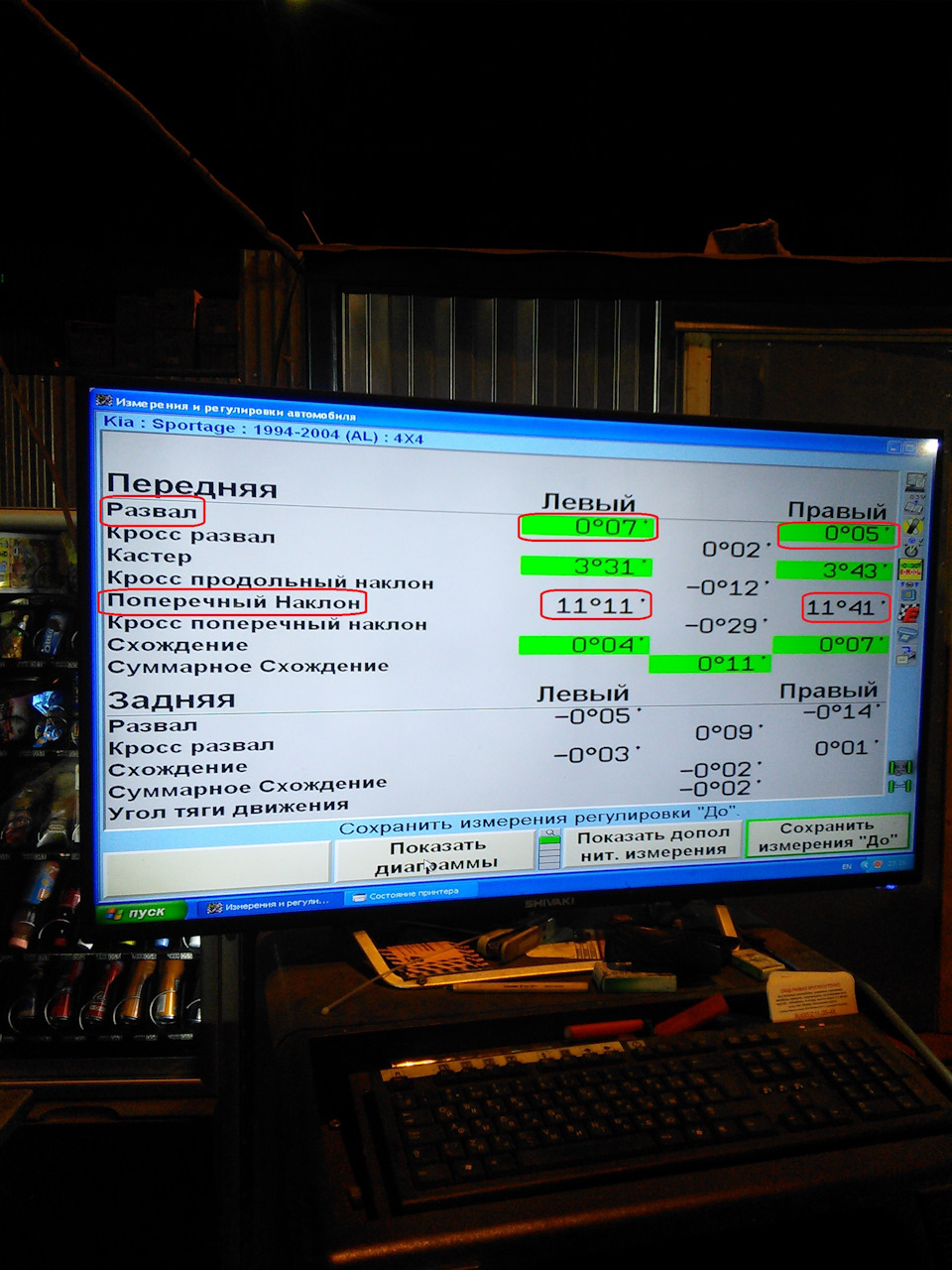

Теперь я приведу распечатку скрина регулировки сходразвала Володиного спортэйджа, подвеска которого не подвергалась никаким модернизациям и лифту, соответственно что эти параметры близки к эталонным заводским.

Для моего спортэйджа, когда подвеска была в стоке, у меня тоже остался скрин.

Усредним криворукие корейские запилы поворотных кулаков до значения 11.6 градуса, и исходя из этой цифры попробуем рассчитать вылет колёсных дисков для самых любимых колёс спортэйджеводов, размерностью 235/75/15

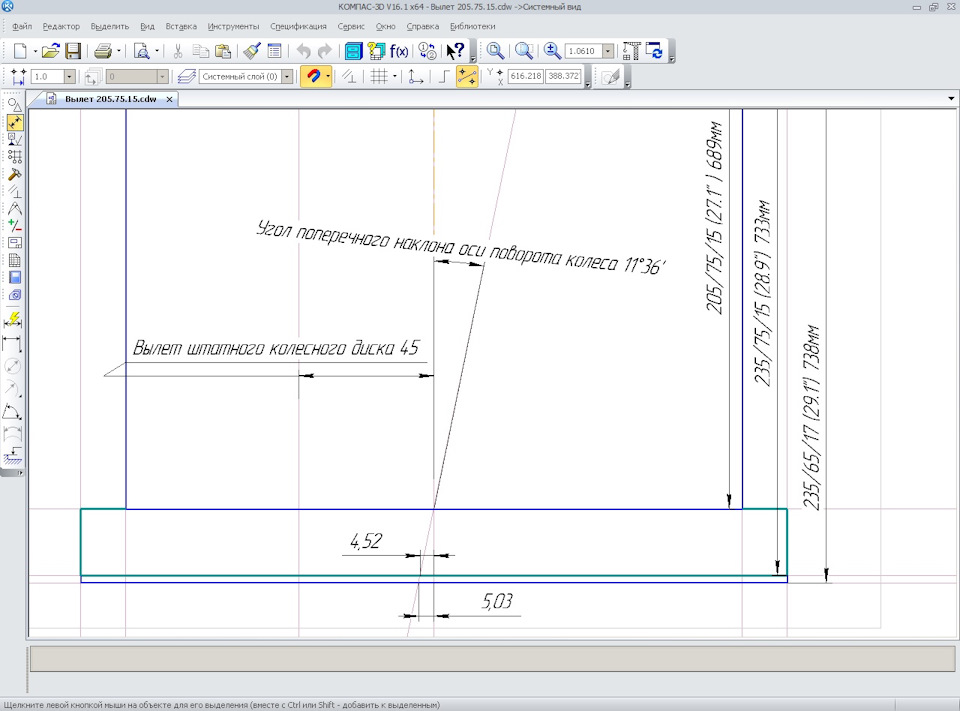

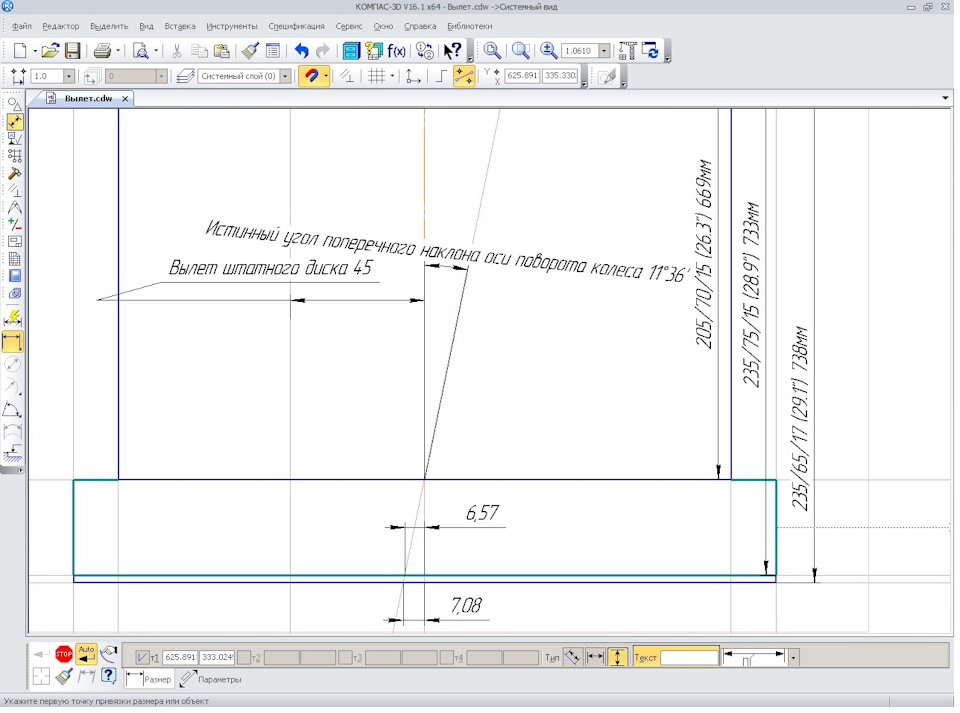

Для этого воспользуемся прекрасной программой компас 3д.

Как видно из этих рассчетов, для сохранения управляемости спортэйджа на асфальте, об установке колёсных дисков с вылетом 20, а тем более с вылетом 0 и речи быть не может, ведь тогда нужны колёса наружным диаметром гораздо больше, чем 29″, ведь на каждый дюйм увеличения диаметра колеса приходится лишь 2.5мм уменьшения вылета диска.
29″ ЕТ40
30″ ЕТ37.5
31″ ET35 — требуется делать примерку колёс, возможно с вылетом 35 они не будут прокручиваться в арках при полном вывороте и при полной просадке подвески.
32″ ET32.5 — требуется делать примерку колёс, возможно с вылетом 32.5 они не будут прокручиваться в арках при полном вывороте и при полной просадке подвески.
33″ ЕТ30 — требуется делать примерку колёс, возможно с вылетом 30 они не будут прокручиваться в арках при полном вывороте и при полной просадке подвески.
34″ ЕТ27.5 — в спортэйдж не впихнуть
35″ ЕТ25 — в спортэйдж не впихнуть
36″ ЕТ22.5 — в спортэйдж не впихнуть
37″ ЕТ20 — в спортэйдж не впихнуть

Дополнение от Apueu
Внимание! Резину от 31″ рекомендуется устанавливать только для эксплуатации автомобиля преимущественно по бездорожью! Так же рекомендуется не уменьшать вылет дисков на величину больше минимально-необходимого для установки резины, чтобы колёса в арках крутились при полном вывороте колёс и полной просадке подвески. Колеса больше 33″ не впихнуть вообще!111

Тем, кому всё это похрену, могут ставить себе колёса с вылетом хоть -20, мне до лампочки.

Шины и диски для Kia Sportage, размер колёс на Киа Спортейдж

  • Размерность шин от R15 до R16, шириной от 205 до 235 и профилем от 60 до 75.
  • Минимальный размер резины: 205/70 R15, максимальный:
Viatti Bosco A/T
215/65 R16 98H

Kormoran Summer SUV
215/65 R16 102H XL

Triangle TR928
215/65 R16 102H

Goodyear EfficientGrip SUV
215/65 R16 102H XL

Подбор шин и дисков для автомобиля Kia Sportage

Используя автоматический подбор шин и дисков для автомобиля Kia Sportage, можно избежать множества проблем, связанных с их совместимостью и соответствием рекомендациям автопроизводителей. Ведь эти комплектующие оказывают огромное влияние на целый ряд эксплуатационных характеристик транспортного средства, начиная от управляемости и заканчивая динамическими качествами. Кроме того, шины и колесные диски в современном автомобиле являются одним из элементов активной безопасности. Именно поэтому крайне важно подходить к их выбору очень ответственно, используя для этого достаточно специфичные знания об этих изделиях.
