Панель приборов — снятие и установка

Снятие

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму от отрицательного вывода аккумуляторной батареи (см. “Подготовка автомобиля к техническому обслуживанию и ремонту”).

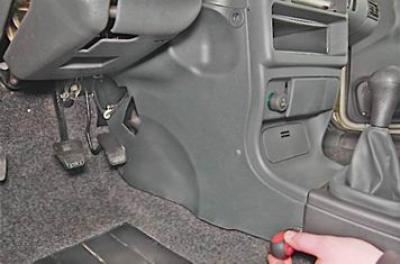

2. Крестовой отверткой отворачиваем три самореза крепления левой накладки консоли панели приборов.

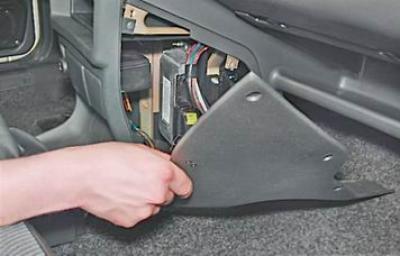

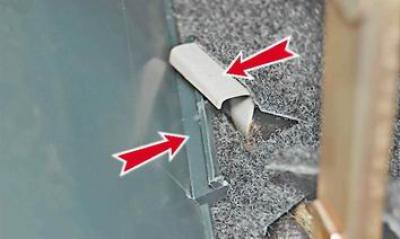

3. Снимаем накладку, выводя выступ в нижней ее части из кронштейна кузова.

4. Крестовой отверткой отворачиваем пять саморезов крепления правой накладки консоли панели приборов.

5. Отсоединяем колодку жгута проводов от прикуривателя.

6. Отсоединяем колодку провода от лампы подсветки прикуривателя.

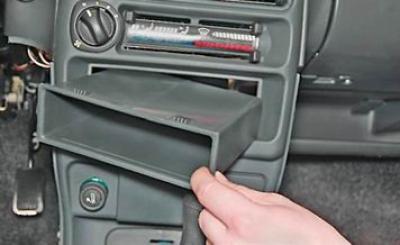

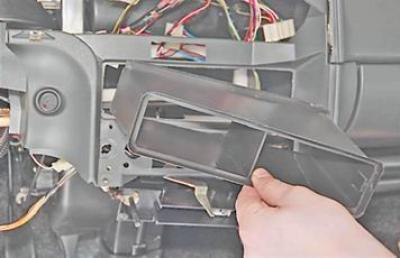

7. Вытолкнув изнутри, вынимаем нишу для мелких предметов.

8. Крестовой отверткой отворачиваем два самореза крепления и утапливаем колодку диагностического разъема внутрь панели.

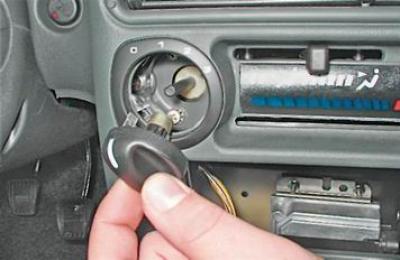

9. Потянув на себя или поддев отверткой, снимаем рукоятку выключателя электровентилятора отопителя.

10. Узкой шлицевой отверткой, вставленной между рычагом и рукояткой, снимаем рукоятку с рычага.

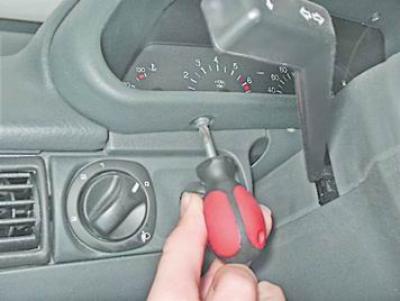

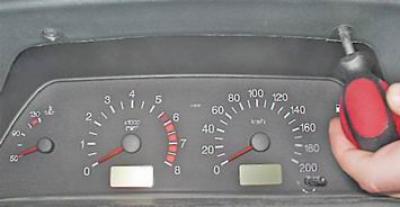

11. Крестовой отверткой отворачиваем два самореза над щитком приборов.

12. Так же отворачиваем два самореза под щитком приборов.

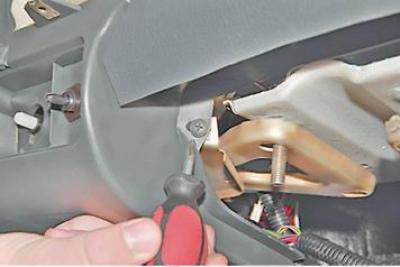

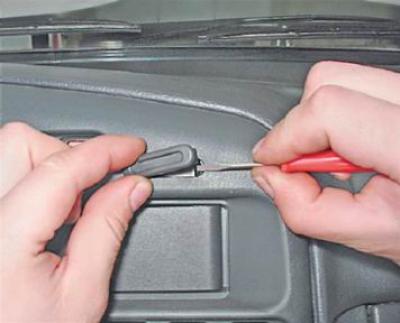

13. Поддев отверткой снимаем заглушку и отворачиваем саморез верхнего крепления накладки панели приборов.

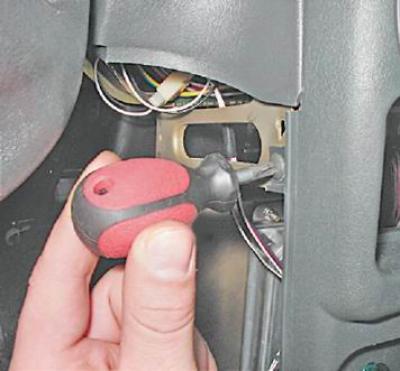

14. Отворачиваем два самореза (второй находится с правой стороны накладки) нижнего крепления накладки.

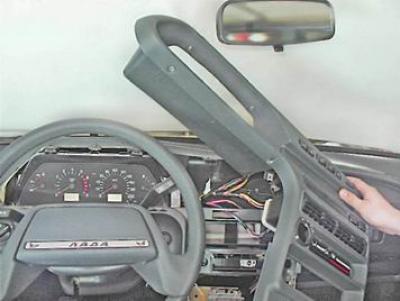

15. Немного отводим накладку в сторону от панели приборов.

16. Маркером (или иным способом) помечаем порядок подсоединения колодок жгута проводов к выключателям.

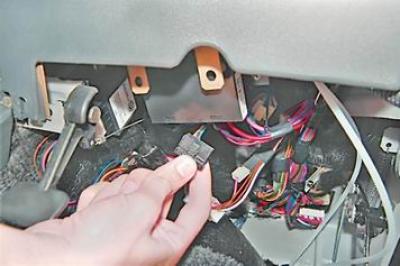

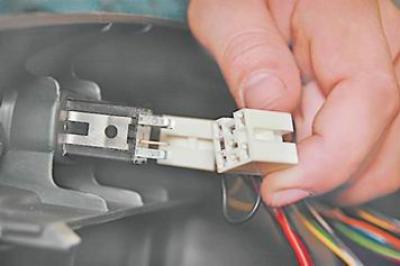

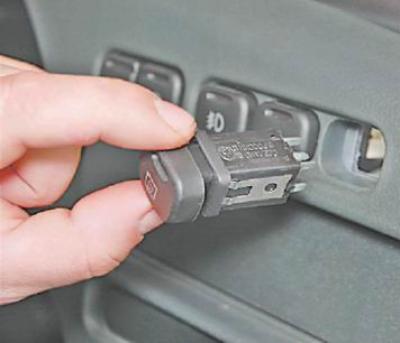

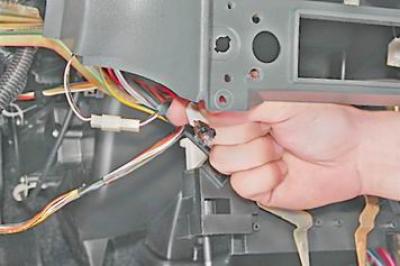

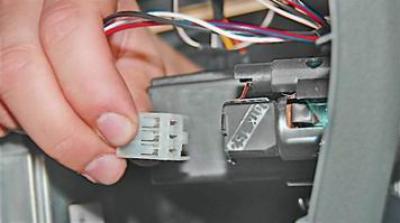

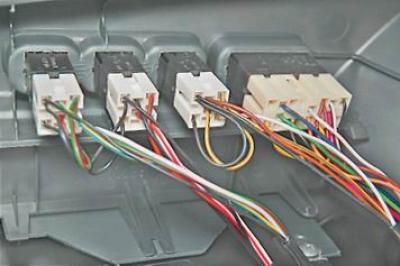

17. Отсоединяем колодки жгута проводов от выключателей.

Замечание: При необходимости замены накладки панели приборов извлекаем из нее выключатели.

19. Отворачиваем болты крепления кронштейна рулевой колонки и опускаем колонку вниз (см. “Рулевая колонка – снятие и установка”).

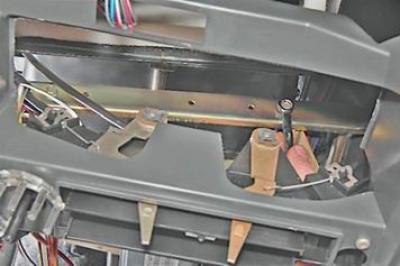

20. Крестовой отверткой отворачиваем два самореза крепления кронштейна к панели.

21. Ключом на 8 мм отворачиваем два самореза крепления кронштейна к правой поперечине.

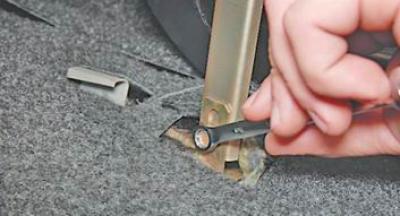

. а также два самореза нижнего крепления кронштейна.

22. Отводим кронштейн с блоком управления и блоком реле и предохранителей в сторону.

23. Крестовой отверткой отворачиваем саморез крепления световода и снимаем его с панели приборов.

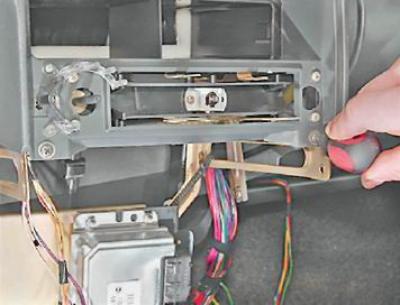

24. Крестовой отверткой отворачиваем четыре самореза крепления блока управления отопителем и утапливаем его в панель.

25. С внутренней стороны панели, повернув на 90°, снимаем патрон лампы подсветки ручки выключателя электровентилятора отопителя.

26. Отжав фиксатор с правой стороны воздуховода, вынимаем его из панели.

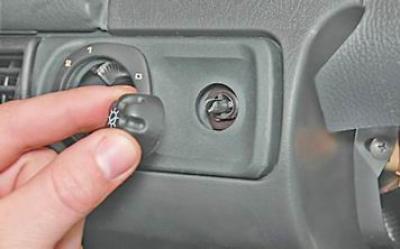

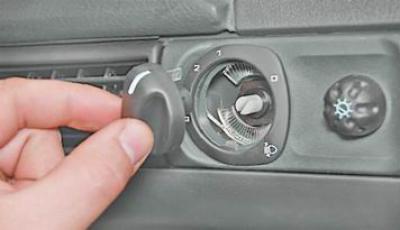

27. Потянув на себя, снимаем ручку гидрокорректора фар.

28. Таким же образом снимаем ручку регулятора подсветки приборов.

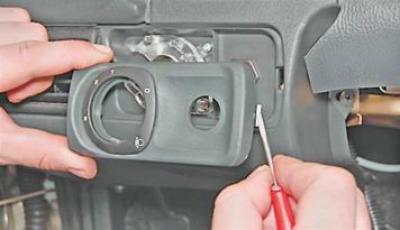

29. Поддев отверткой, снимаем декоративную вставку панели приборов.

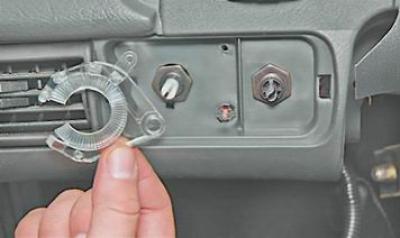

30. Чтобы не повредить световод, крестовой отверткой отворачиваем саморез его крепления и снимаем с панели.

Предупреждение! Световоды подсветки ручек выключателя электровентилятора отопителя и гидрокорректора фар не взаимозаменяемы.

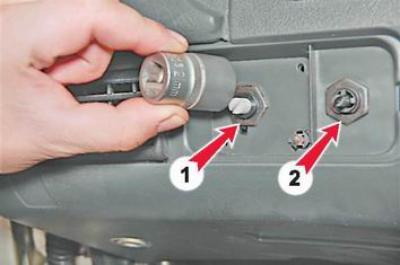

31. Торцовым ключом на 21 мм (свечной ключ), или плоскогубцами с узкими губками отворачиваем гайку крепления гидрокорректора (1) и утапливаем его внутрь панели приборов.

32. Таким же образом отворачиваем гайку крепления регулятора подсветки приборов (2) (см. фото выше).

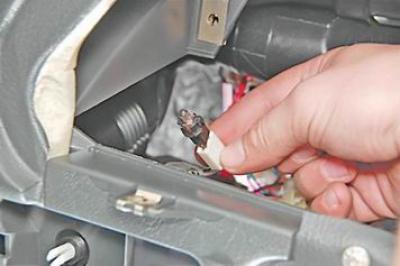

33. Повернув патрон лампочки на 90°, вынимаем лампу подсветки гидрокорректора из панели.

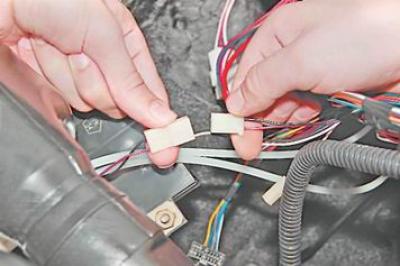

34. Разъединяем колодки жгута проводов регулятора подсветки приборов.

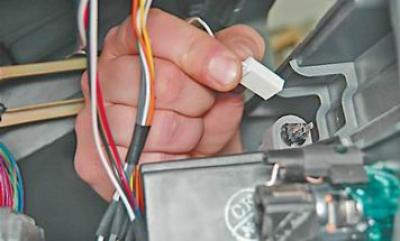

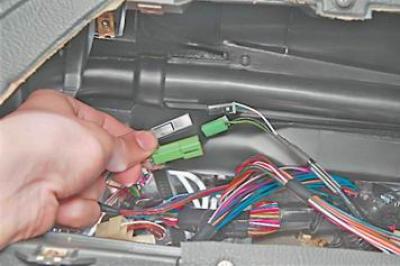

35. Разъединяем две колодки проводов датчика иммобилайзера.

36. Отсоединяем колодку жгута проводов от блока иммобилайзера.

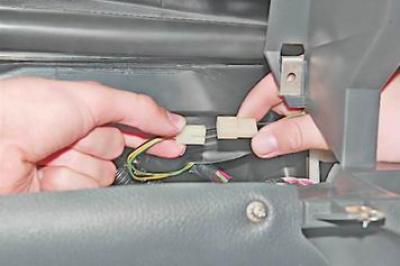

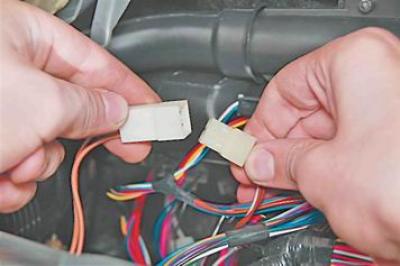

37. Разъединяем колодки жгута проводов лампы освещения вещевого ящика.

38. Разъединяем колодки жгута проводов розетки переносной лампы.

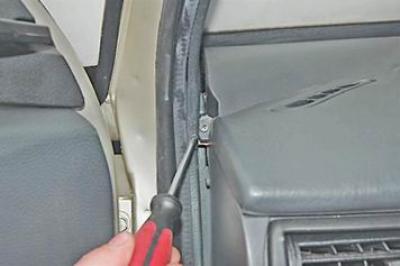

39. Крестовой отверткой отворачиваем два самореза верхнего крепления панели (второй саморез находится с правой стороны).

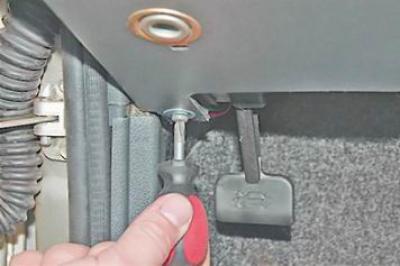

40. Отворачиваем два самореза нижнего крепления панели.

41. Крестовой отверткой отворачиваем саморез крепления панели к левой поперечине.

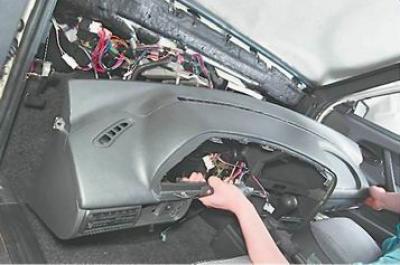

42. Снимаем панель приборов.

Установка

Устанавливаем панель приборов в обратной последовательности.

Снятие (европанели) панели приборов 2113-2115

Снятие (европанели) панели приборов 2113-2115

Крестообразной отверткой отворачиваем три самореза крепления левого экрана центральной консоли:
нижний, средний и верхний.

Снимаем левый экран центральной консоли.

Также крестообразной отверткой отворачиваем пять саморезов крепления правого экрана центральной консоли и снимаем экран.

Отсоединяем клемму «минусового» провода от аккумуляторной батареи.
Снимаем радиоприемник и отсоединяем колодку его жгута проводов (если радиоприемник установлен) или извлекаем из щитка панели приборов контейнер-заглушку.
Отсоединяем колодку жгута проводов от прикуривателя и вынимаем патрон лампы подсветки пепельницы

Читать еще:  Чистка дроссельной заслонки ваз 2110


Поддев отверткой, снимаем рукоятки с рычагов управления заслонками отопителя.

Для наглядности показываем эти операции на снятом блоке рычагов управления отопителем.

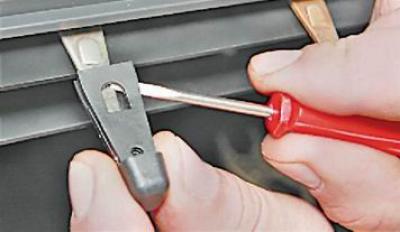

Вводим лезвие отвертки между рукояткой и рычагом со стороны, противоположной выступу на рукоятке.

В пластмассе рукоятки выполнено отверстие, в которое входит усик рычага.

Снимаем рукоятку с переключателя вентилятора отопителя.

Крестообразной отверткой отворачиваем:


саморез крепления щитка панели приборов к кронштейну слева и аналогично — справа два самореза, расположенные над…

комбинацией приборов и два самореза под комбинацией приборов.

Поддеваем отверткой и вынимаем заглушку справа от выключателя обогрева заднего стекла.

Крестообразной отверткой отворачиваем расположенный под заглушкой саморез.

Отводим щиток панели приборов назад (в сторону рулевого колеса)и вправо.

Отсоединяем колодки жгутов проводов от клавишных выключателей, расположенных на щитке панели приборов, и от блока бортовой системы контроля.

Снимаем щиток панели приборов .

Ключом «на 8» отворачиваем саморез нижнего крепления левой стойки кронштейна панели приборов (к кронштейну пола кузова).

Аналогично отворачиваем саморез нижнего крепления правой стойки.
Вынимаем из гнезда панели приборов промежуточный корпус центральных сопл системы отопления и вентиляции.

Ключом «на 8» отворачиваем два самореза верхнего крепления кронштейна (к правой поперечине панели приборов): один справа и один слева.
Крестообразной отверткой отворачиваем два самореза крепления кронштейна к панели приборов (под блоком рычагов управления отопителем).

Отводим в сторону кронштейн панели приборов вместе с прикрепленными к нему контроллером и держателями реле и предохранителей системы впрыска топлива.

Отсоединяем от кронштейна контроллер и держатели реле и предохранителей.
Снимаем подрулевые переключатели и их соединитель. Снимаем главный цилиндр гидрокорректора фар, выключатель освещения приборов. Отсоединяем колодку жгута проводов выключателя зажигания, колодку жгута проводов блока автомобильной противоугонной системы (АПС) и две колодки проводов индикатора состояния АПС. Снимаем блок рычагов управления отопителем и отсоединяем колодку проводов лампы подсветки переключателя вентилятора отопителя.
Отвернув болты и гайки крепления рулевой колонки к кузову ,опускаем рулевую колонку, не отсоединяя ее от шестерни рулевого механизма.

Крестообразной отверткой отворачиваем саморез левого верхнего и саморез левого нижнего крепления панели приборов.

Аналогично отворачиваем саморез правого верхнего и саморез правого нижнего крепления панели приборов .

Снимаем «ушки» левой и правой поперечин панели приборов со шпилек крепления рулевой колонки.

Отводим панель приборов на себя и отсоединяем колодки двух проводов от плафона освещения вещевого ящика.

Отсоединяем колодку проводов от выключателя плафона освещения вещевого ящика (выключатель скрыт воздуховодом системы вентиляции и отопления).

Отсоединяем колодку жгута проводов патрона переносной лампыи снимаем панель приборов вместе с поперечинами.

Панель приборов можно снять, не отсоединяя от нее кронштейна.

Снимаем воздуховоды панели приборов.
Для снятия накладки панели приборов крестообразной отверткой отворачиваем саморезы:


два — на верхней кромке гнезда комбинации приборов, один — изнутри панели приборов с правой стороны, один — с внутренней стороны панели приборов в центре, один — с внутренней стороны гнезда комбинации приборов,

два — изнутри панели приборов с левой стороны и два средних самореза внутри верхнего вещевого ящика.

Пассатижами отгибаем три язычка крепления накладки:


по одному справа и слева (на фото показана левая сторона) и один — в центре.

Отсоединяем от панели приборов ее накладку с корпусом верхнего вещевого ящика.

Для снятия правой (длинной) поперечины панели приборов отворачиваем два самореза крепления облицовки нижнего вещевого ящика и снимаем облицовку.

Крестообразной отверткой отворачиваем два самореза крепления кронштейна правой поперечины.

Нижний саморез служит также креплением поперечины.
Снимаем кронштейн,

выводим правую поперечину из панели приборов и снимаем ее.

Для снятия левой (короткой) поперечины крестообразной отверткой отворачиваем саморез правого крепления (в нише рулевой колонки) и два самореза левого крепления поперечины.

Левую поперечину можно снять только вместе с ее кронштейном.

Для снятия корпуса нижнего вещевого ящика крестообразной отверткой отворачиваем два самореза в верхней его части и отсоединяем корпус нижнего вещевого ящика вместе с крышкой от панели приборов.

Читать еще:  Какой бензин заливать в киа спортейдж 3

Для снятия верхнего вещевого ящика крестообразной отверткой отворачиваем два самореза (верхних) внутри верхнего вещевого ящика и отсоединяем корпус верхнего вещевого ящика от накладки панели приборов.

Крестообразной отверткой отворачиваем четыре самореза крепления петель крышки верхнего вещевого ящика и отсоединяем крышку вместе с петлями от накладки панели приборов.

Устанавливаем элементы панели приборов в обратной последовательности.

Как самостоятельно снять панель приборов

Снимать приборную панель нужно для замены печки, снятие комбинации приборов, проклейки, уплотнения сопл печки и т.д.

Порядок выполнения снятия





  1. Для начала с помощью отвертки с крестообразным наконечником отворачиваем 3 самореза (нижний саморез, средний и верхний) крепления левого экрана центральной консоли.
  2. Дальше снимаем саму накладку, а затем выступ, который находится в нижней части, выводим из кронштейна кузова.
  3. С помощью крестообразной отвертки отворачиваем следующие пять саморезов, что находятся в правой накладке консоли и снимаем сам экран.
  4. После чего отсоединяем клемму отрицательного провода от автомобильной аккумуляторной батареи. Если установлен радиоприемник, то снимаем его и отсоединяем также колодку его жгута проводом или извлекаем контейнер-заглушку из щитка.
  5. Затем колодку жгута проводов необходимо отсоединить от прикуривателя. Патрон лампы подсветки пепельницы также нужно вынуть.
  6. Снимаем рукоятку с рычагов, немного поддев ее узкой отверткой.
  7. Следующим шагом станет снятие рукоятки выключателя электровентилятора отопителя. Для этого потяните ее на себя или аккуратно подденьте отверткой.
  8. Крестообразной отверткой откручиваем два самореза, которые находятся над комбинацией приборов, и два самореза, которые находятся под ней.
  9. Немного поддев заглушку, сниманием ее и откручиваем саморез, которые находится под ней.
  10. Откручиваем два самореза нижнего крепления накладки.
  11. Снимаем накладку панели приборов.
  12. Сначала помечаем, в каком порядке колодки жгута проводов подсоединяются к выключателям, а затем их отсоединяем.
  13. Откладываем уже полностью снятый щиток приборов.
  14. Откручиваем болты крепления кронштейна рулевой колонки.
  15. Откручиваем еще два самореза, как представлено на фотографии.
  16. С помощью ключа на 8 мм откручиваем 2 самореза нижнего крепления кронштейна к панели приборов.
  17. Затем откручиваем саморез крепления световода с помощью крестообразной отверткой и снимание световод.
  18. После чего откручиваем следующие саморезы, с помощью которых прикреплен блок управления отоплением, а с его обратной стороны снимаем патроны ламп.
  19. Дальше снимаем эту декоративную вставку, но только после того как вынули все ее внешнее детали.
  20. Гайку под номером один и два откручиваем либо плоскогубцами, либо ключом (на 21 см).
  21. Дальше нужно вынуть лампу подсветки гидрокорректора.
  22. Саморезы верхнего и нижнего крепления панели приборов, а также крепления к левой поперечине откручиваем крестообразной отверткой.
  23. И наконец, просто снимите панель приборов в машине.

Как установить панель приборов?

Если Вы хотите установить панель приборов, то все нужно делать также, но только в обратной последовательности.

Как Снять Панель Приборов На Ваз 2115

Снятие (европанель) панели приборов 2113-2115

Снятие (европанель) панели приборов 2113-2115

С помощью крестообразной отвертки ослабьте три винта, которые крепят левый экран центральная консоль:

нижний, средний и верхний.

Снимите левый экран центральной консоли.

Также крестообразный отвернуть отвертку 5 винтов, которые крепят экран правой центральной консоли и снимают экран.

Отсоедините отрицательный провод от аккумулятора.

Снимаем радио и отсоединяем блок его жгута (если радио установлено) или снимаем его панель инструментов подготовка контейнера.

Отсоедините блок палочек от прикуривателя и выньте картридж с лампой пепельницы

Закрыв отвертку, снимите ручки с элементов управления облицовки нагревателя.

Для наглядности мы покажем эти операции на снятом блоке рычагов управления отопителем.

Мы вводим лезвие отвертки между ручкой и рычагом сбоку, противоположным выступу на ручке.

В пластике ручки есть отверстие, в которое опускаются усики рычага.

Снимите ручку с переключателя вентилятора отопителя.

Отверните крестовую отвертку:

защитный винт приборная доска к кронштейну слева и, аналогично, справа два винта, расположенных сверху

Снимите отвертку и снимите заглушку справа от переключателя отопления. заднее окно.

Мы используем крестовую отвертку, чтобы отсоединить самонарезающий винт под заглушкой.

Унеси это панель инструментов назад (к шлем) и справа.

Читать еще:  Как снять эбу калина

Отсоедините накладки жгута проводов от клавишных переключателей, расположенных на приборной панели, и от блока управления бортовой системы.

Читайте также

Снимите приборную панель

С помощью клавиши «8» открутите винт нижнего кронштейна на левой стойке кронштейна панели приборов (к кронштейну пола кузова).

Аналогичным образом открутите правый нижний крепежный винт.

Вынимаем промежуточный корпус центральных форсунок системы отопления и вентиляции из гнезда панели приборов.

Используя клавишу «8», мы отсоединяем два винта верхнего монтажного кронштейна (к правому поперечному элементу панели приборов): один справа и один слева.

С помощью крестообразной отвертки открутите два винта кронштейн к приборной панели (под блоком управления отопителем).

Снятие панели приборов и замена лампы на ВАЗ 2115 (2113, 2114)

Снятие приборной панели и замена лампочек в нем на машину ВАЗ 2115 (2113, 2114). Лампочки устанавливаются без крышки.

Замена лампочек на приборной панели ваз 2114

Снятие приборной панели Наша группа ВКонтакте vk.com/ch116 Контактный номер 89061111189.

Отложите кронштейн приборной панели вместе с контроллером и держателями реле и предохранителями системы впрыска топлива, прикрепленными к нему.

Отсоедините контроллер, реле и держатели предохранителей от кронштейна.

Снимите выключатели рулевой колонки и их разъемы. Взлетать главный цилиндр гидро-фары, выключатели света. Отсоедините жгут проводов переключателя зажигания, жгут проводов APS и два жгута проводов индикатора состояния. Снять блок рычага управления отопителем и отсоединить переключатель освещения проводов вентилятор отопителя.

Отвинтив болты и гайки крепления рулевой колонки к кузову, опускаем рулевую колонку, не отсоединяя ее от шестерни рулевого механизма.

С помощью крестообразной отвертки открутите верхний левый винт и нижний левый винт крепление на приборной панели.

Аналогичным образом откручиваем винт сверху справа и винт справа внизу на приборной панели

Снимите «левую» и «правую» защелки панели приборов с монтажных шпилек рулевой колонки.

Мы берем приборную панель к себе и отсоединяем прокладки двух проводов от потолка с подсветкой.

Отсоедините проводной блок от переключателя перчаточного ящика перчаточного ящика (переключатель скрыт каналом системы вентиляции и отопления).

Отсоедините блок жгута проводов держателя лампы и снимите панель приборов вместе с поперечными элементами.

Приборная доска можно снять, не снимая кронштейн.

Снимаем воздуховоды на приборной панели.

Чтобы снять панель обивки, используйте отвертку Phillips, чтобы ослабить винты:

Читайте также

два на верхнем краю гнезда для инструмента, один на внутренней стороне приборной панели с правой стороны, один на внутренней стороне приборной панели в центре, один на внутренней стороне гнезда для инструмента,

два на внутренней стороне приборной панели слева и два средних винта для самореза внутри верхнего перчаточного ящика.

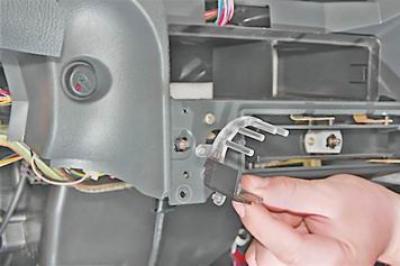

С помощью плоскогубцев сгибаем три лапки крепления подложки:

один справа и слева (на фото показана левая сторона) и один в центре.

Мы отсоединяем ее коврик с верхним перчаточным ящиком от приборной панели.

Чтобы снять правый (длинный) поперечный элемент панели приборов, откручиваем два винта накладки нижнего бардачка и снимаем накладку.

С помощью крестообразной отвертки ослабьте два винта на правой поперечной скобе.

Нижний винт также служит крепежом для поперечного элемента.

мы удаляем правый поперечный элемент из приборной панели и удаляем его.

Чтобы снять левую (короткую) поперечную балку, используйте отвертку Phillips, чтобы ослабить правый винт (в углублении рулевой колонки) и два левых крестообразных винта.

Левый поперечный элемент может быть удален только его кронштейном.

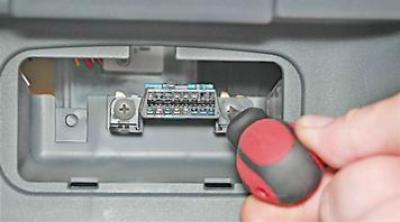

Удалить строчные буквы бардачок используйте отвертку Phillips, чтобы отсоединить два самонарезающих винта в верхней части отвертки, и отсоедините нижний кожух перчатки вместе с крышкой на приборной панели.

Чтобы снять верхний перчаточный ящик, с помощью отвертки Phillips открутите два винта (верхних) внутри верхнего перчаточного ящика и отсоедините верхний перчаточный корпус от обшивки панели инструментов.

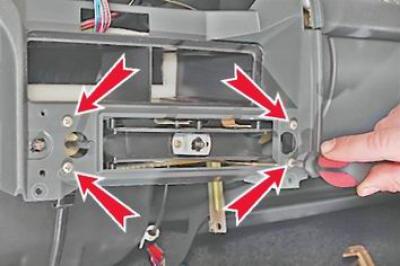

С помощью крестообразной отвертки ослабьте четыре винта, которые крепят петли верхней крышки перчаточного ящика, и снимите крышку петли с подкладки. приборная доска.

Установить элементы приборной панели в обратном порядке.

Ссылка на основную публикацию
Adblock
detector
