Как снять коробку на ваз 2114

Снятие и установка коробки передач Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Снятие коробки передач.

Установите автомобиль на подъемник или смотровую канаву. Поднимите капот двигателя и зафиксируйте его в этом положении.
Работы по снятию, проводимые изнутри отсека двигателя лада самара 2:

– отсоедините провода от аккумуляторной батареи, от тягового реле стартера;
– отсоедините провод “массы” от картера сцепления;
– отсоедините нижнюю часть троса привода сцепления ваз 2113 как описано в подразд. “Сцепление”;
– отверните два верхних болта крепления картера сцепления к блоку двигателя и две верхних гайки крепления стартера, закрепите на левой шпильке крепления выпускного коллектора двигателя скобу для подъема силового агрегата;

Установка поперечины для поддержания силового агрегата: 1 – поперечина 67.7820.9514

– установите на водосточные желобки поперечину 67.7820.9514 для поддержания двигателя и зацепите ее крючком за скобу, установленную на шпильке выпускного коллектора. При отсутствии поперечины вывесите силовой агрегат талью.
Работы по снятию, проводимые снизу автомобиля:
– снимите брызговик двигателя и нижнюю крышку картера сцепления;
– слейте масло из коробки передач ваз 2114;
– отсоедините провода от выключателя света заднего хода;

Крепление коробки передач на автомобиле: 1 – двигатель; 2 – кронштейн крепления силового агрегата; 3 – кронштейн растяжки рычага подвески; 4 – растяжка; 5 – коробка передач; 6 – вал привода колеса; 7 – рычаг подвески; 8 – стабилизатор поперечной устойчивости; 9 – задняя опора силового агрегата; 10 – хомут; 11 – тяга привода рычага переключения передач; 12 – корпус внутреннего шарнира

– ослабьте хомут 10 (рис. 3.11) и отсоедините тягу 11 от шарнира штока выбора передач лада самара 2;
– отверните гайку шпильки крепления коробки передач к двигателю ваз 2115;
– отсоедините шаровые шарниры рычагов подвески от поворотных кулаков;
– используя съемник 67.7801.9524 или резко ударив по корпусу 12 внутреннего шарнира молотком через выколотку, выбейте один шарнир из полуосевой шестерни, затем зафиксируйте полуосевую шестерню технологической оправкой или заглушкой, применяемой при транспортировке дифференциала (иначе незафиксированная полуосевая шестерня может выпасть в картер коробки передач); после чего выбейте второй шарнир;
– отведите в стороны валы приводов колес;

ПРИМЕЧАНИЕ
В случае затруднений в разъединении привода колеса с полуосевой шестерней на автомобиле снимите коробку передач в сборе с приводом колеса и на верстаке, используя тот же съемник, выпрессуйте шарнир из полуосевой шестерни.

– отверните с левой стороны три гайки шпилек крепления коробки передач к кронштейну 2 подвески силового агрегата, а затем гайку с болта крепления самого кронштейна. Сняв кронштейн со шпилек коробки передач, выньте кронштейн 2 подвески из проушин лонжерона кузова;
– отверните болты крепления задней опоры 9 подвески силового агрегата;
– отверните нижнюю гайку крепления стартера и снимите его;
– установите под коробку передач специальную подставку с гидравлическим подъемником;
– слегка опустите двигатель, удлинив поддерживающую тягу поперечины или опустив таль, отверните нижний болт крепления картера к блоку двигателя и сместите от двигателя коробку передач в сборе с картером сцепления, чтобы разъединить вал коробки передач и ведомый диск сцепления;
– снимите коробку передач ваз 2113.

ПРЕДУПРЕЖДЕНИЕ
При снятии или установке коробки передач не опирайте первичный вал коробки на лепестки нажимной пружины, чтобы не повредить их.

Установку коробки передач.

Проводите в порядке, обратном снятию, затягивая болты и гайки моментами, указанными в приложении 1, с учетом следующего:
– перед соединением валов приводов колес с полуосевыми шестернями замените стопорные кольца на внутренних шарнирах новыми, так как при установке старых колец возможно самопроизвольное разъединение приводов колес и полуосевых шестерен при движении автомобиля;

Коробка передач: 1 – подшипник выключения сцепления; 2 – направляющая втулка; 3 – первичный вал; 4 – роликовый подшипник вторичного вала; 5 – вторичный вал; 6 – стопорное кольцо; 7 – ось сателлитов; 8 – ведущая шестерня привода спидометра; 9 – заглушка транспортная; 10 – сальник привода колеса; 11 – роликовый конический подшипник дифференциала; 12 – шестерня полуоси; 13 – сателлит; 14 – коробка дифференциала; 15 – картер сцепления; 16 – ведомая шестерня главной передачи; 17 – пробка сливного отверстия; 18 – регулировочное кольцо; 19 – ведомая шестерня I передачи вторичного вала; 20 – синхронизатор I и II передачи в сборе; 21 – ведомая шестерня II передачи вторичного вала; 22 – стопорное кольцо; 23 – упорное полукольцо; 24 – ведомая шестерня III передачи вторичного вала; 25 – синхронизатор III и IV передачи в сборе; 26 – ведомая шестерня IV передачи вторичного вала; 27 – игольчатый подшипник шестерен вторичного вала; 28 – шариковый подшипник вторичного вала; 29 – упорная пластина; 30 – ведомая шестерня V передачи вторичного вала; 31 – синхронизатор V передачи в сборе; 32 – гайка; 33 – упорная шайба; 34 – ведущая шестерня V передачи первичного вала; 35 – задняя крышка картера коробки передач; 36 – шариковый подшипник первичного вала; 37 – картер коробки передач; 38 – роликовый подшипник первичного вала; 39 – сапун; 40 – сальник первичного вала

Центрирование ведомого диска: 1 – маховик; 2 – сцепление в сборе; 3 – оправка А. 70081

– перед установкой коробки передач ваз 2113, 2114, 2115, лада самара 2 нанесите тонкий слой смазки ШРУС-4 на наружную поверхность направляющей втулки 2 (см. рис. 3.7) муфты подшипника выключения сцепления. При необходимости отцентрируйте ведомый диск сцепления оправкой А. 70081.
После установки коробки передач отрегулируйте полный ход педали сцепления (см. подразд. “Сцепление”) и привод управления механизмом переключения передач в следующем порядке:

Привод переключения передач: 1 – картер коробки передач; 2 – корпус механизма выбора передач; 3 – механизм выбора передач; 4 – картер сцепления; 5 – рычаг штока; 6 – шток выбора передач; 7 – шарнир штока; 8 – тяга привода управления коробки передач; 9 – защитный чехол тяги; 10 – рычаг переключения передач; 11 – сферический палец рычага; 12 – шаровая опора рычага; 13 – хомут; Х — расстояние между торцами хомута и тяги

– действуя снизу автомобиля, при ослабленном стяжном болте хомута 13 тяги 8 установите шток 6 в нейтральное положение;
– установите рычаг 10 в необходимое положение приспособлением 67.7800.9513;
– действуя снизу автомобиля ваз 2114, ваз 2115, ваз 2113 выберите осевой люфт в направлении назад, воздействуя на шарнир 7 и угловой люфт в направлении против хода часовой стрелки, затяните гайку стяжного хомута 13, предварительно установив его на расстоянии Х=1–3 мм. Выбор люфтов производите легким движением, чтобы не вызвать перемещений рычагов механизма выбора внутри коробки передач ваз 2114. Затем залейте в коробку передач масло.

При соединении привода переключения передач с коробкой передач следите, чтобы не произошло перекрутки или деформации гофр защитного чехла шарнира 7.

Снятие и установка коробки передач

1. Установите автомобиль на подъемник или смотровую канаву. Поднимите капот двигателя и зафиксируйте его в этом положении.

2. Отсоедините провод от клеммы «–» аккумуляторной батареи, слейте масло из коробки передач, вывернув пробку и выверните болт крепления модуля зажигания к картеру сцепления.

3. Выверните болты крепления и снимите защиту картера (см. «Снятие и установка двигателя»).

4. Выверните болт и отсоедините провод «массы» от картера сцепления.

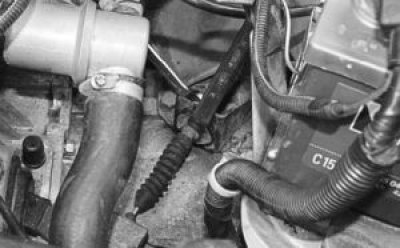

5. Ослабьте затяжку гаек на наконечнике троса привода сцепления.

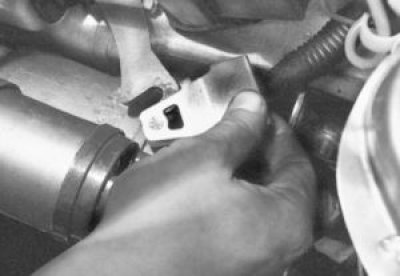

6. Снимите наконечник троса с рычага привода сцепления.

7. Отсоедините колодку с проводом от клеммы тягового реле стартера.

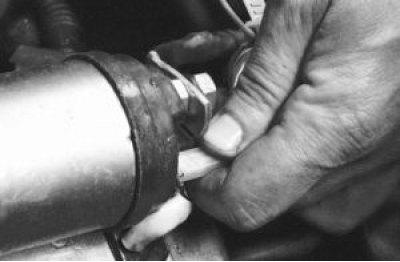

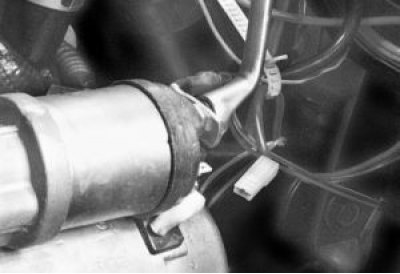

8. Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера.

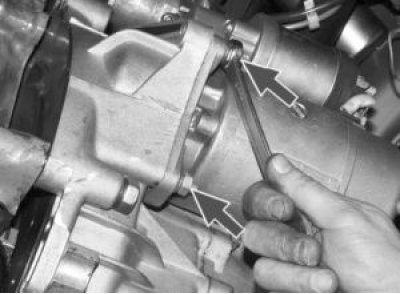

9. Отверните три гайки (третья с другой стороны стартера) крепления и снимите стартер.

10. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира.

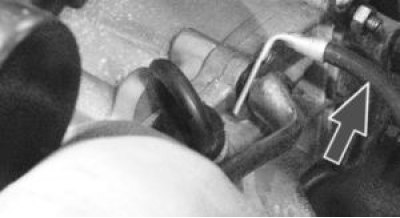

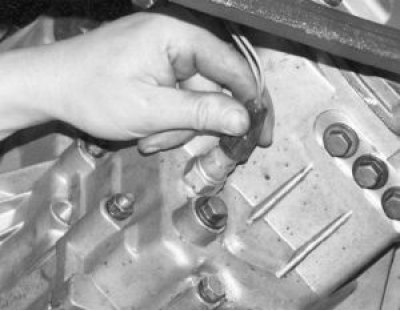

11. Отсоедините колодку жгута проводов от датчика скорости, установленного в верхней части картера коробки передач.

12. Отсоедините колодку жгута проводов от выключателя света заднего хода.

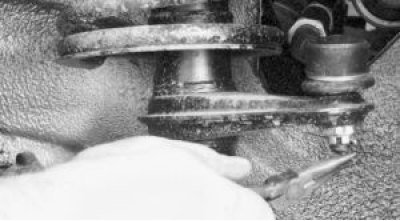

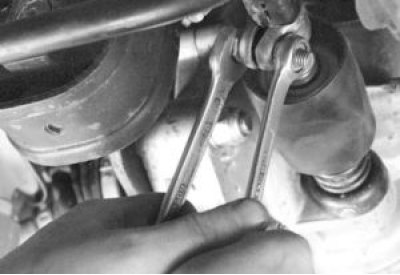

13. Ослабьте затяжку гаек крепления растяжек к рычагам подвески.

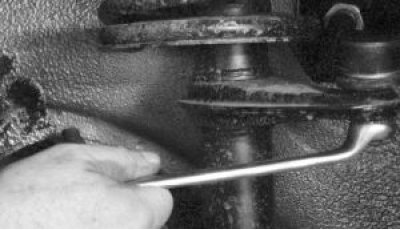

14. Отверните гайки крепления растяжек к кронштейнам или выверните по три болта крепления кронштейнов к кузову и разведите левую и правую растяжки в стороны.

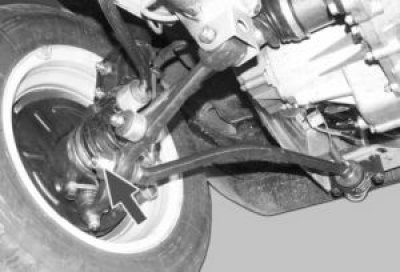

15. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

16. Отверните гайку крепления шарового шарнира рулевой тяги.

17. С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки. Аналогично отсоедините вторую рулевую тягу.

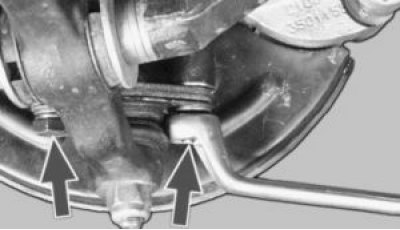

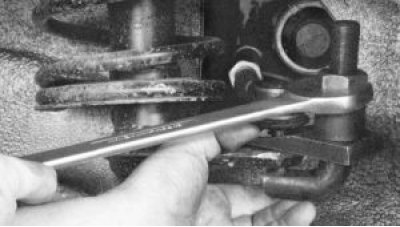

18. Отверните по два болта и отсоедините шаровые шарниры рычагов подвески от поворотных кулаков.

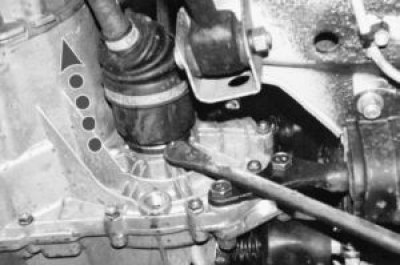

19. Выдавите монтировкой хвостовик одного из внутренних шарниров привода переднего колеса из коробки передач и отведите привод в сторону.

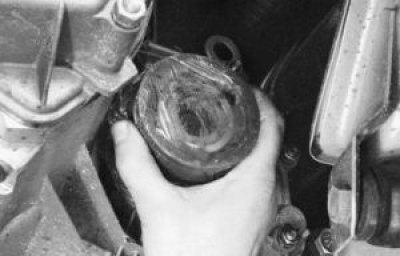

20. Вставьте вместо шарнира привода технологическую заглушку (например, старый внутренний шарнир). После этого отсоедините второй привод.

Предупреждение! Не отсоединяйте одновременно оба привода без установки технологической заглушки, иначе шестерни полуосей сместятся внутри коробки дифференциала и установить приводы без разборки коробки передач не удастся.

21. Отверните три болта крепления и снимите щиток картера сцепления.

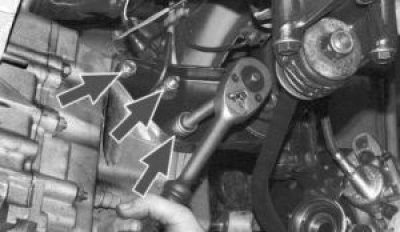

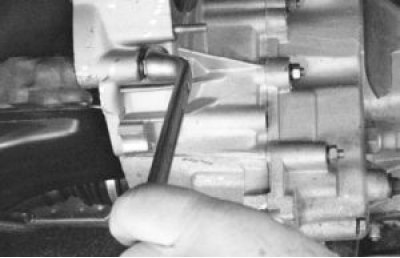

22. Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

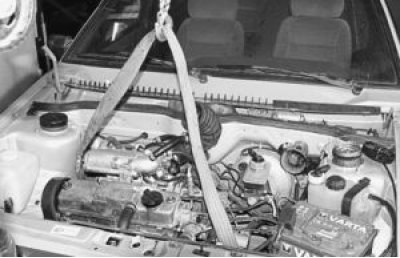

23. Вывесите двигатель за рымы (для удобства фотографирования капот снят).

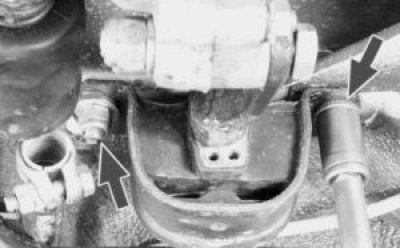

24. Отверните две гайки крепления задней опоры силового агрегата к кузову.

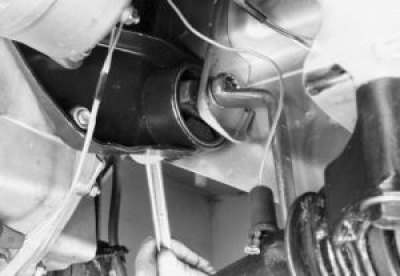

25. Отверните гайку и выньте болт левой опоры силового агрегата.

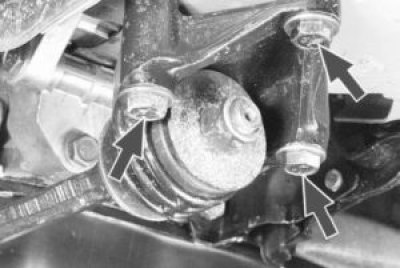

26. Отверните три гайки крепления левой опоры силового агрегата к коробке передач и снимите опору.

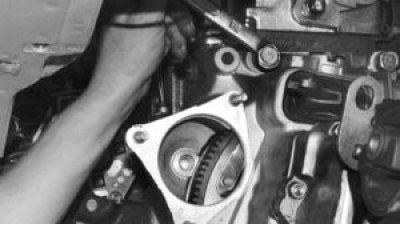

27. Окончательно отверните три болта и гайку (с другой стороны коробки передач). При снятии коробки передач сначала отведите ее от двигателя в горизонтальной плоскости, чтобы вывести первичный вал из сцепления. Не повредите при снятии коробки лепестки диафрагменной пружины сцепления.

Полезные советы: Перед установкой коробки передач рекомендуется смазать шлицы первичного вала и наружную поверхность направляющей втулки подшипника выключения сцепления тонким слоем консистентной смазки.

Отцентрируйте ведомый диск сцепления специальной оправкой (см. «Ремонт сцепления»).

Установите коробку передач в обратном порядке с учетом следующего.

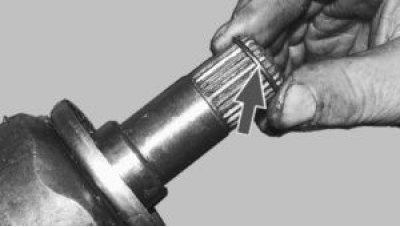

29. При подсоединении приводов передних колес к коробке передач замените стопорные кольца на шлицевых концах внутренних шарниров приводов передних колес, иначе возможно отсоединение приводов от коробки передач во время движения.

30. Окончательно затягивайте гайку крепления растяжки к рычагу при нагруженной подвеске, когда автомобиль стоит на земле.

КПП ВАЗ 2114: устройство, неисправности, снятие коробки передач своими силами

Четырнадцатый ВАЗ (как и ВАЗ 2113 и ВАЗ 2115) комплектуется пятиступенчатым КПП передач механического типа. Данная КПП аналогична агрегатам, которые устанавливались на восьмерку, однако в ней поменяна главная пара.

Из данной статьи вы узнаете технические характеристики и особенности конструкции КПП на ВАЗ 2114, как выполняется ремонт и обслуживание коробки передач четырнадцатой, и какая актуальная стоимость бывших в использовании и новых агрегатов.

Разобранная коробка передач

КОНСТРУКЦИОННЫЕ ОСОБЕННОСТИ

Конструктивно устройство КПП делится на 3 основные части: картер КПП, задняя крышка и картер сцепления. Внутренности устройства можно разделить на две группы – главную пару и дифференциал с передаточными числами.

Главная пара, она же ведущий вал КПП, выполняет функцию снижения передаваемых с двигателя на коленной вал оборотов. ГП КПП ВАЗ 2114 уменьшает обороты движка почти в четыре раза (передаточный коэффициент – 3.7).

Манипуляции с главной парой, направленные на изменение передаточного коэффициента, позволяют менять длину передач, что дает возможность влиять на разгон и максимальную скорость четырнадцатой. Однако вмешиваться в работу коробки без должной квалификации не рекомендуется – можно наделать непоправимых дел.

Идущая в стоковой комплектации коробка передач ВАЗ 2114 обладает следующими передаточными числами:

• Первая скорость – 3,636;
• Вторая скорость – 1,95;
• Третья скорость – 1,357;
• Четвертая скорость – 0,941;
• Пятая скорость – 0,784;
• Задний ход – 3,53.

Как свидетельствуют отзывы владельцев четырнадцатой, штатная коробка не является идеалом инженерного мышления – первая скорость через чур короткая, вторая, наоборот – длинная. Плохо подобранные передаточные числа стают причиной серьезной потери динамика автомобиля при разгоне в момент переключения скорости с 1 на 2.

Стоимость новой коробки передач на ВАЗ 2114 составляет порядка 16 тыс. рублей, бывшие в пользовании КПП можно найти по цене от 4 до 10 тысяч, их цена сильно варьируется в зависимости от состояния.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Несмотря на неидеальную работу, коробка ВАЗ 2114, при правильной эксплуатации, отличается хорошей выносливостью и долговечностью. Если не мешкать с профилактикой и оперативным устранением поломок, ремонт ее обходится не дорого.

Рассмотрим основные неисправности КПП, с которыми может столкнутся владелец четырнадцатой:

1. Отсутствия фиксации скоростей при переключении. Если скорости “вылетают”, причина, скорее всего, заключается в изношенных зубьях на шестернях и муфте. Ускоренному износу данных деталей способствует неправильное переключение скоростей с несоблюдением скоростного режима. Устраняется проблема заменой шестерней.
2. Тугой ход рычага переключения скоростей. Причины – механические повреждения зубцов фиксации рычага на шарнире либо износ реактивной тяги, также не помашет проверить целостность пластиковых деталей привода КПП;
3. Гудит коробка передач ВАЗ 2114. Чаще всего КПП гудит на нейтральной передачи. В первую очередь необходимо проверить и, при необходимости, долить масло (вообще гудеть коробка может из-за использования некачественных смазочных материалов). Если масло в норме, проблема заключается в износе подшипника на первичном валу, определить который можно только на диагностике либо разобрав КПП;
4. Хруст при смене скорости. Тут необходимо менять износившийся синхронизатор, при чем менять его необходимо сразу после того, как проблема была обнаружена, поскольку если затянуть – полностью полетит блок шестеренок;
5. Стук. Стучать коробка передач на ВАЗ 2114 может как при нагрузке, так и без нее, причем – на любой передаче. Причина стука – поврежденная ведущая шестерня проблемной передачи.

Одним из ключевых факторов беспроблемной эксплуатации КПП четырнадцатой является использование качественных смазочных материалов. Наиболее подходящий вариант – минеральное масло категории GL-4. Стоит оно недешево, но свое дело делает на 5+, при использовании минерального масла ремонт КПП ВАЗ, требуется, как правило, крайне редко.

Большая часть владельцев ВАЗ 2114 сходится на мнении, что лучшим маслом для КПП является 75W90. Оно отличается большей текучестью, чем типичные масла для коробки, за счет чего смазка лучше попадает в те места КПП, смазывание которых предусмотрено исключительно разбрызгиванием. Хорошие варианты 75W90 – Hypoid-Getriebeoil TDL и Liqui Moly Vollsynthetisches Getriebeoil (GL-5).

Проверка уровня масла должна выполняться с периодичностью в три недели. В коробке передач четырнадцатой передачи размещены вертикально, самая верхняя – пятая, именно она наиболее подвержена выходу из строя из-за недостачи смазки, поэтому заливать масло всегда необходимо по максимальную отметку, а лучше всего – на 200-250 мл. больше требуемой нормы.

СНЯТИЕ И РЕМОНТ

Практически любой ремонт КПП ВАЗ 2114 своими руками – установка новых подшипников, сцепления либо шестерней, предполагает ее снятие. Для этого вам потребуются отвертки, набор ключей, ВД-40 и подвесное оборудования для поднятия агрегата.

Разберемся, как снять коробку передач четырнадцатой:

1. Загоняем автомобиль на эстакаду либо в гараж с ямой. В первую очередь отключаем и убираем аккумулятор, далее сливаем с КПП масло и снимаем стартер. Для этого нужно отключить от него провода питания, снять защитную рубашку выкрутить две фиксирующие гайки снизу (с ямы) и одну сверху стартера;
2. Теперь нужно снять соединительный тросик с вилки отключения сцепления и вынуть его из кронштейна на КПП;
3. Отключаем проводку на датчике скорости. Колодка проводов крепится посредством пружинки, которую нужно сжать, чтобы разъединить соединение;
4. Лезем под четырнадцатую и отсоединяем проводку с датчика заднего хода;
5. Скручиваем болты с помощью которых на корпусе агрегата крепится кронштейн реактивной тяги;
6. Убираем реактивную тягу. Для этого нужно ослабить подведенный к тяге хомут и подвинуть ее назад, что даст возможность снять ее с шарнира;
7. Теперь нужно демонтировать приводы колес: левый снимаем полностью, а правый – просто откручиваем, отводим в сторону и подвешиваем на кузов автомобиля;
8. Свинчиваем с шаровой опоры (левой) болты, которыми она крепится на поворотном кулаке;
9. Демонтируем крепление КПП к движку с правой нижней стороны, чтобы это сделать нужно снять со шпильки поддерживающие кронштейны;
10. Снимаем крышку корпуса картера сцепления ( она крепится 3-мя болтами);
11. Выкручиваем болт на левом нижем креплении КПП;
12. Выкручиваем гайки, которыми фиксируются левая и задняя опора двигателя;
13. Теперь убираем фиксирующие болты, с помощью которых КПП крепится к задней опоре движка. Демонтируем саму опору;
14. Используя отвертку как рычаг, вставляем ее в отверстие между блоком цилиндров движка и картером сцепления, и сдвигаем КПП с направляющих как можно дальше назад. Задняя часть корпуса коробки должна пройти сверху растяжки подвески, а первичный вал отсоединится от сцепления, после чего агрегат можно вынуть из под машины.

Теперь вы знаете, как снять коробку передач ВАЗ 2114. Удачной вам езды без поломок!

Как заменить сцепление на ВАЗ-2114: подробная инструкция с видео

Сцепление в автомобилях ВАЗ-2114 служит для передачи крутящего момента от двигателя на коробку передач. Именно поэтому данная деталь постоянно подвергается нагрузкам и быстро изнашивается. Восстановить ее невозможно, для решения проблемы со сцеплением требуется только его замена, которую можно выполнить в автосервисе (дорого, но профессионально) либо самостоятельно. Вы хотите сэкономить деньги? Тогда предлагаем подробную инструкцию с видео, которая поможет выполнить ремонт даже без наличия соответствующего опыта.

Когда нужно менять сцепление

Как узнать, что вам требуется именно замена сцепления ВАЗ-2114, что проблема не кроется в неполадках двигателя или коробки передач? Обычно на выход из строя именно этой детали указывают такие симптомы:

• при попытке включения сцепления появляются странные стуки или щелчки;
• при нажатии педали явно ощущается вибрация автомобиля;
• заметно снижается мощность двигателя;
• возникают проблемы с включением механизма, он срабатывает не полностью, что не позволяет нормально переключать передачи.

Для устранения всех этих симптомов вам потребуется установка нового сцепления, которая выполняется с использованием торцевых и рожковых ключей на подъемнике или смотровой яме.

Процесс замены сцепления

Осуществляется замена следующим образом:

• для начала нужно сорвать гайки левого колеса, используя ключ с трубой-усилителем, а затем установить всю переднюю часто авто на козлы;
• затем полностью снимаем колесо, чтобы добраться до нижней шаровой опоры и отвинтить два болта, удерживающих ее;
• следующий этап – демонтаж датчика массового расхода воздуха и снятие воздушного фильтра. Перед проведением этой процедуры обязательно снимите клемму «минус» с аккумуляторной батареи;
• отпускаем гайки, которые удерживают трос сцепления на скобе коробки передач и снимаем его;
• снимаем защиту двигателя ВАЗ-2114, разъединяем тяги коробки передач и отсоединяем провода, которые обеспечивают подачу напряжения на датчик скорости и указатель заднего хода авто;
• под двигатель ставим упоры и отвинчиваем гайки, удерживающие нижнюю подушку. Фиксация мотора требуется для того, чтобы при сильном его опускания в процессе дальнейшей разборки агрегат не разорвал шланги;
• отодвигаем коробку передач от двигателя на такое расстояние, которого будет достаточно для получения доступа к ведомому диску и корзине. Если же вы столкнулись с ситуацией, когда требуется снятие всей КПП ВАЗ-2114, не забудьте слить всю смазочную жидкость;
• внимательно осматриваем все элементы сцепления ВАЗ-2114 и заменяем те из них, которые подверглись износу. В основном замена требуется для диска и корзины – деталей, испытывающих максимальную нагрузку в процессе эксплуатации автомобиля;
• осуществляем сборку в обратном порядке.

В подавляющем большинстве случаев замена системы означает установку новой корзины, которая изнашивается быстрее остальных деталей. В паре с ней желательно установить и новый диск, чтобы обеспечить слаженную работу узла. Также обязательно убедитесь в исправности подшипника и вилки, целостности троса, чтобы не повторять процедуру спустя несколько месяцев.

Сколько стоит установка нового сцепления и отдельных его компонентов на ВАЗ-2114 в автосервисе? Это зависит от множества факторов, среди которых состояние используемых деталей, объем и сложности работ по их установке, цена на комплектующие. Но в подавляющем большинстве случаев такой ремонт обходится недешево, поэтому если вы хотите свести свои затраты к минимуму, воспользуйтесь нашей инструкцией и установите новое сцепление своими руками.
