Как поменять шрус на ваз 2115

Ваз 2115: замена шруса обойдется дешевле при выполнении её самостоятельно

Замена шрусов на ваз 2115

Замена шруса на ваз 2115 выполняется при появлении сильного хруста при поворотах на скорости, обнаружив такой признак неисправности вам просто необходимо немедленно выполнить ремонт. Причиной появления хруста (разрушения) «гранаты» (так за некоторое внешнее сходство автомобилисты давно прозвали ШРУС), обычно становится попадание песка, пыли, грязи через разорванный (поврежденный) пыльник (он же чехол).
В ваз 2115 замена гранаты может быть предотвращена своевременной сменой пыльника, однако подобная неисправность ничем себя не обнаруживает вплоть до полной поломки узла и появления хруста.

Рассмотрим устройство

Стабильное наличие запчастей для любых отечественных автомобилей в магазинах, и их вполне доступная цена, делает ремонт (замену) ШРУСа не затратным и в финансовом отношении и в отношении времени.
Однако:

  • Вам следует учитывать, что замена пыльника по объему выполняемых работ ни сколько не меньше чем замена гранаты на ваз 2115
  • Именно поэтому на практике, по трудоемкости, замену пыльника нельзя назвать легкой, к тому же, вам понадобятся навыки применения слесарного инструмента и соблюдение правил согласно требованиям техники безопасности, приступая к выполнению подобной работы
  • ШРУС, еще называемый «гранатой» за его своеобразную форму, задача его передать вращающий момент от коробки к колесам машины, устройство ШРУСа не представляет ничего сложного, состоит он из главных семи элементов, фото ниже

Основные элементы ШРУСа и чехла (пыльника) ШРУСа

  • Однако, хотя срок работы его рассчитан на продолжительное время, замена шруса ваз 2115, процедура, которую приходиться выполнять довольно часто и во многом это зависит от интенсивности и условий эксплуатации машины
  • Необходимость в замене возникает при появлении люфта в любых соединениях устройства, либо при характерном хрусте и треске при поворотах колес
  • Замена, как правило, выполняется после проверки и подтверждения версии неисправности ШРУСА, при этом вам необходимо выполнить его диагностику, чтобы убедиться, что вся проблема заключается действительно в нем

Диагностика

Прежде чем приступать к замене ШРУСа своими руками обычно производят простую диагностику, сначала проверив наличие люфта вала нашего привода, при этом все, что нам необходимо, это руки, а так же понимание того, что люфт собой представляет.
Существуют несколько способов проверки:

  • Способ первый — беритесь рукой за вал вашего привода и качайте его, когда ощущаете большой свободный ход либо люфт — значит необходимо заменить ШРУС
  • Способ второй — заезжаем на осмотровую яму и выворачиваем руль вправо максимально либо влево (по необходимости), затем внимательно присматриваемся к состоянию «гранаты», если на её пыльнике имеются трещины либо видимые разрывы, следы выступания смазки, это значит что нужно заменить пыльник, иначе в скором времени понадобится замена ШРУСа целиком
  • Приобретаем новую «гранату», цена доступная

Инструменты

Для любого ремонта требуется определенный инструмент:

  • Плоская монтировка
  • Молоток
  • Домкрат
  • Деревянные бруски и «башмаки»
  • Баллонный и ступичный ключи

Приступим к замене

Прежде чем начинать любые работы по замене нам необходимо будет все подготовить, не забывая, о чем гласит инструкция техники безопасности:

  • Надо зафиксировать авто, для этого включите четвертую передачу и затяните ручник
  • Затем нужно установить противооткатные клинья (башмаки) под задними колесами, если у вас таковых не имеется в наличии, воспользуйтесь деревянными брусками похожей формы
  • Снимаем защитный колпак с диска колесного, затем откручиваем ступичную гайку, для этого лучше воспользоваться удлинителем в виде трубки либо монтировки, чтобы было легче откручивать
  • После сдвига с мертвой точки ступичной гайки, приступаем к откручиванию болтов, которыми крепится колесо
  • Воспользовавшись домкратом, вывешиваем колесо, на котором собираемся менять ШРУС

Срываем ступичную гайку, затем болты колеса и можно вывешивать колесо на домкрате

  • Приподнимаем машину, подставляем деревянные чурки и снимаем колесо
  • Затем откручиваем два болта, которыми крепится наша нижняя шаровая опора для поворотного кулака

Откручиваем болты, крепящие нижнюю шаровую опору

  • Теперь максимально выворачиваем руль в сторону противоположную заменяемому ШРУСу
  • Нужно оттянуть наш поворотный кулак вместе со стойкой, а затем достать шлицевой конец ШРУСа из ступицы
  • Затем извлечь внутренний ШРУС соединенный с коробкой передач используя для этой цели монтировку
  • Зажимаем вал в тисках, после этого снимаем с внутреннего, затем с наружного шарнира хомуты
  • Выворачиваем наизнанку пыльники, при обнаружении разрывов либо трещин, просто срезаем их ножом, чтобы не тратить время на снятие
  • Теперь сбиваем ШРУС с вала, подойдет для подобной процедуры молоток и деревянная либо бронзовая наставка
  • Собираем шарнир в обратном порядке, в процессе сборки рекомендуем заменить старую ступичную гайку, а после её затяжки не забывайте законтрить ее край, чтобы избежать раскручивания
  • Устанавливая внутренний ШРУС, помните о заглушке из пластмассы, она установлена на конце вала
  • А прежде чем устанавливать ШРУС, надо позаботиться о необходимости набить «гранаты» смазкой
  • Устанавливаем стопорное кольцо (непременно новое) на внутренний ШРУС, прежде чем устанавливать на автомобиль собранный механизм
  • А после установки в коробку привода, его необходимо вставить в полу осевую шестерню до полной его фиксации
  • Используйте для этого легкие постукивания молотком через деревянную наставку, по периметру оси нашего вала
Читать еще:  Как проверить дмрв на ваз 2112

Все, можете мыть руки и быть уверенным, что замена гранаты ваз 2115 самому вполне выполнимая задача, важно только следовать инструкциям и тогда ремонт пройдет успешно.
Остается только во избежание сюрпризов и для прояснения непонятных моментов посмотреть видео по данной теме.

Ремонт и обслуживание автомобилей

Ремонт и техническое обслуживание автомобилей своими руками

Как поменять ШРУС (гранату) на ВАЗ, Лада+видео

Пошаговый план по замене шруса (гранаты)

Итак, граната (как внутренняя, так и наружная) на передеприводных моделях отечественных «авто» (прости Господи) начиная с ВАЗ 2108 и заканчивая, по крайней мере, 2115 одна и та же (ну, может разных производителей и разного срока службы конечного же). Тот же принцип и на Приоре,Калине и Гранте.

Замена гранаты на лада, ваз

Приветствую, дорогие посетители! Эту статью хочу посвятить замене наружной гранаты. Если соблюдать, порой не понятную, терминологию (что мне нравится не всегда) — замене шарнира равных угловых скоростей т.е ШРУСа. Я же стараюсь вести свои статьи на обыденном языке, на котором люди и запрашивают информацию.

На фото выше показана аварийная Лада 2114, уже отремонтированная. Передняя правая сторона, с которой мы производим ремонт, была собрана в кучу лобовым ударом вместе со всем передком (посмотрите на зазоры между деталями после ремонта, на мой взгляд, ремонт проведен отлично). Заглянув под переднее правое колесо я заметил, что привод согнут. Я слегка поддомкратил машину (предворительно постраховавшись от того, чтобы машина не покатилась), ослабил болты колеса и сразу же снял колпачок и ослабил гайку шруса.

Как заменить гранату своими руками

Если ее не ослабить, пока колесо стоит на земле, потом будет очень сложно ее открутить. После чего, я поддомкратил машину полностью и снял колесо и открутил гайку гранаты. Под гайкой лежит шайба (не потеряйте ее, поскольку в комплекте нового шруса ее нет).

Как поменять ШРУС

Далее, нужно открутить шаровую. Это можно сделать открутив два болта на 13, а можно открутить нижнюю гайку пальца на 17 и сбить его прижимая вниз монтировкой, одновременно постукивая молотком (не по пальцу или шаровой), что я, собственно, и сделал. Дополнительно освободите шланг тормозного суппорта. Данное дествие отображено на двух фотографиях ниже.

Как заменить наружную гранату на ВАЗ 2108, 2109, 2199, 2110, 2111, 2112, 2113, 2114, 2115

Замена внешнего шарнира своими руками

Сдвинув ступицу в сторону (предворительно толкнув монтажкой гранату внутрь и потянув ступицу на себя) мы освобождаем наружную гранату, которую мы бы просто заменили не вытаскивая весь привод вместе с внутренним шрусом,

Замена правой наружной гранаты на ВАЗ Лада 2114-2115-2109

…если бы не согнутый «в бараний рог»привод. А участь внешней гранаты вы видите на фото — она рассыпалась.

Замена правого привода

Так что, заменим и привод. На фото ниже показан шрус от итальянского производителя под названием TRIALLI (Триалли) за 900 рублей. Довольно дешевый продукт весьма не плохого качества.

Замена внешней гранаты на Лада

А нижестоящая фотография иллюстрирует комплектующие шруса:

  1. Сама граната.
  2. Два хомута.
  3. Защитный чехол (пыльник).
  4. Стопорное кольцо.
  5. Тюбик со специальной смазкой (рассчитанной на весь срок службы службы шарнира, если чехол будет цел все это время). Есть и другой дешевый, но отличный шрус — 4 для смазки гранаты за 50 руб в любом автомагазине
  6. Гайка шарнира.

Как заменить правый наружный шарнир

Поскольку мы меняли привод, пришлось сбить с него и переставить на новы привод опорную шайбу, которая должна четко садиться в нижний паз (фото ниже). На новом приводе, по идее, они и так должны стоять. После чего, наденьте пыльник и опустите его на свое посадочное место.

Замена защитного чехла ШРУСа

Замена пыльника гранаты

И поставьте стопорное кольцо. Если она слишком растянуто, предворительно сдавите его и посадите в верхний паз. Проще всего будет сделать это с конусообразных пассатижей, вставив их вовнутрь кольца и растягивая кольцо посадите его в паз. А затем с помощью специального ключа или простых щипцов затяните нижний хомут, но не сорвите его.

Как поставить стопорное кольцо на привод, Шрус

Далее, нужно осмотреть внутреннюю часть шарнира на наличие каких либо изъянов или мусора. Затем, наполнить его смазкой. Вставьте горловину тюбика в сепаратор, плотно прижмите его и вдавите смазку, пока она не полезет через все щели наружу. Обычно туда помещается почти весь тюбик.

Шрус, граната, шарнир

Наружная граната, внешний шрус

После этого, нужно посадить гранату, заставив ее проскочить вниз через стопорное кольцо. А для этого, можете воспользоваться обычным куском дерева (чтобы не повредить резьбу) и молотком (смотри фото внизу). Легкий удар по доске справится с этой задачей.

Как посадить гранату

Оставшуюся смазку выдавите в пыльник и наденьте чехол на шрус. Но, перед тем, как затянуть хомут, подденьте край пыльника отверткой и выпустите из него воздух.

Читать еще:  Не греет печка форд фокус 1

После чего, можете установить хомут (строго в паз), максимально стянуть его вручную и зацепить зубцы, после чего стянуть клещами.

Как заменить хомут пыльника

В данном случае, мы вынули привод, а для избежания вытекания масла из коробки мы заранее приготовили старый внутренний шрус (можно забить и деревянную пробку, обтянутую чистой тряпкой) и вынув привод вместе с гранатой сразу же вставили старый шарнир. Работали вдвоем, так что успели, потеряв лишь несколько грамм масла.

Как поставить привод

И так же, вынув «затычку» быстро вставили привод на место, выпрямили его на гранатах и ударом средней тяжести посадили внутренний шрус.

замена установка шруса

После чего, нужно вставить наружную гранату в шлицы в ступице (точно по шлицам, не повредив их), выпрямить гранату относительно привода и толкнуть ступицу внутрь.

как заменить наружную гранату

После чего, поставьте шайбу и гайку и, насколько возможно, пока не прокручивается привод, затяните гайку.

Как заменить гранату на Лада 2114

Как заменить ШРУС

Так же, необходимо прикрутить шаровую…

Замена внешней гранаты на ваз 2199

И, наконец, поставить колесо на место, опустить машину на землю и с усилием затянуть гайку, но так, что не сорвать ее. А чтобы она не открутилась — застопорите ее, как это показано на фото ниже.

Как застопорить гайку привода Совет.

Если вы слышите хруст гранаты, когда едете прямо — вышел из строя внутренний шрус, а если хруст слышен во время поворота — сломался наружный шарнир.

Рекомендации по установке и эксплуатации шарнира равных угловых скоростей:

  1. Перед установкой ШРУСа заполните внутренний объем корпуса специальной смазкой из прилагаемоего тюбика. В комплект ШРУСов TRIALLI входит специальная антифрикционная смазка на основе дисульфидамолибдена (МоS2), рассчитанная на весь срок службы шарнира.
  2. Обязательно замените стопорное кольцо на валу привода новым из комплекта.
  3. При установке ШРУСа на вал используйте специальный молоток с ударником из мягкого материала.
  4. Чехол должен быть надежно зафиксирован на наружной поверхности корпуса шарнира и валу привода хомутами из комплекта. Перед установкой хомутов выпустите вохдух из чехла.
  5. Окончательная затяжка гайки шарнира производится в строгом соответствии с требованиями завода изготовителя автомобиля, после чего ее необходимо застопорить. Не допускается повторное использование гаек.
  6. При каждом ТО автомобиля проверяйте состояние защитных чехлов. Повреждение чехлов способствует попаданию в шарнир воды и грязи и преждевременному износу ШРУСа.

Как самостоятельно заменить внутреннюю гранату на автомобилях ВАЗ

ШРУС (шарнир равных угловых скоростей) — механизм, позволяющий передавать крутящий момент между несоосными валами. Устройство активно используется на автомобилях переднеприводной компоновки. На каждом валу, выходящем из коробки передач их два — внутренний и внешний. Ремонт невозможен, при поломке узла его меняют в сборе.

В каких случаях требуется замена внутреннего ШРУСа

Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:

  • Хруст и стуки при движении и разгоне по прямой;
  • Вибрация и толчки при переключении передач;
  • Значительный люфт при пробе рукой;
  • При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.

” alt=””>
Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.

Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.

Замена внутреннего ШРУСа своими руками

” alt=””>
Процедура замены «гранаты» одинакова для всей переднеприводной линейки ВАЗ, начиная с 2108, и заканчивая ВАЗ-2115, «калина», «приора», «гранта». Перед тем, как снять внутренний ШРУС, с КПП сливают масло. Далее действуют по следующему алгоритму:

  1. Расконтривают и выкручивают ступичную гайку. Чтобы облегчить работу, на ключ следует надеть отрезок трубы длиной около 1 метра.
  2. Нужную сторону автомобиля вывешивают на домкрате или подъемнике.
  3. Снимают колесо.
  4. Вынимают шайбу, расположенную под местом установки ступичной гайки.
  5. Отсоединяют рулевой наконечник.
  6. Производят извлечение ШРУСа из ступицы.
  7. Поддев монтировкой, извлекают привод и внутренний шарнир из КПП.

На заметку: при одновременном удалении обоих приводов на их место следует установить подходящую по размеру оправку.

Как поменять «гранату» при снятом приводе? Для этого вал зажимают в тисках, ослабляют хомуты и снимают пыльник. После этого ударами молотка сбивают шарнир со шлицов.

Новый ШРУС следует набивать, нанося легкие удары молотком по его торцу. Для этого лучше использовать деревянную киянку. Предварительно «гранату» набивают специальной смазкой.

Перед установкой нового шарнира равных угловых скоростей необходимо очистить его посадочное место от старой смазки и установить новый пыльник. Сборка проводится в обратной последовательности.

Ремонт считается оконченным после успешных ходовых испытаний. При этом со стороны привода не должно быть никаких посторонних звуков во всех режимах движения автомобиля.

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео.
” alt=””>
Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Читать еще:  Течет печка ваз 2114

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

Альтернативным методом ремонта является герметизация отверстий с помощью силиконового герметика. Следует помнить, что для его полной полимеризации требуются сутки.

На заметку: экспресс-ремонт является временной мерой. Замена пыльника внутреннего шарнира может быть ненадолго отложена, но не отменена полностью. Обычно подобные методы ремонта используют, чтобы добраться до ремонта.

Ремонт ШРУС

Как было сказано выше, шарнир не подлежит ремонту. Условно к числу ремонтных мероприятий можно отнести промывку «гранаты» после езды с поврежденным пыльником.

Промывку производят тогда же, когда осуществляется замена поврежденного пыльника на гранате. Шарнир аккуратно сбивают с вала, осматривают на предмет повреждений и тщательно отмывают от попавшей грязи и смазки в бензине или керосине.

После промывки узел набивают смазкой и монтируют на место, предварительно установив пыльник. Процедура имеет смысл только в том случае, если явных признаков неисправности шарнира не возникало.

Хрустящая или стучащая деталь однозначно нуждается в замене, поскольку на рабочих поверхностях внутренней обоймы образуется выработка, и остановить разрушение уже не представляется возможным. Дальнейшая эксплуатация автомобиля может оказаться опасной для водителя и других участников дорожного движения.

Communities › ВАЗ: Ремонт и Доработка › Blog › Замена ступичного подшипника и ШРУСа в ВАЗ2115

Андрей царевич чесал репу. Опять с машиной что-то не так. Во время езды руль трусится, руль тянет вправо, а последнее время ещё и странный гул. Даже царь Валентин, властитель всея Теребрено, подтвердил странные сея сомнения и утвердил царевича, что бяда справа. Ну и ладно, подумал царевич, справа, так справа. Ну и в один из будней, после подписания трёх межгосударственных военных договоров ( наделён был такими полномочиями) загнал царевич машину в палаты автомобильные, ну и с помощью подъёмника чудодейственного приподнял передок своей ласточки с правой стороны, дабы понять, а что-же случилось в самом деле. Ну и слухом царским да обонянием чудесным понял, что и ШРУС пора выкинуть (люфт осевой большой, что чревато закусыванием) и подшипник немного подклинивает да тот, который держит ступицу царевичевой колесницы. И вспомнил царевич, а ведь уже года три лежит в казне подшипник такой да ещё и забугорный KRAFT. А потом решился и пока колесница на ходу, погнал в ряды торговые, где отжал у торговца низкого ШРУС WEBER и иже с ним щипцы для съёма колец стопорных.

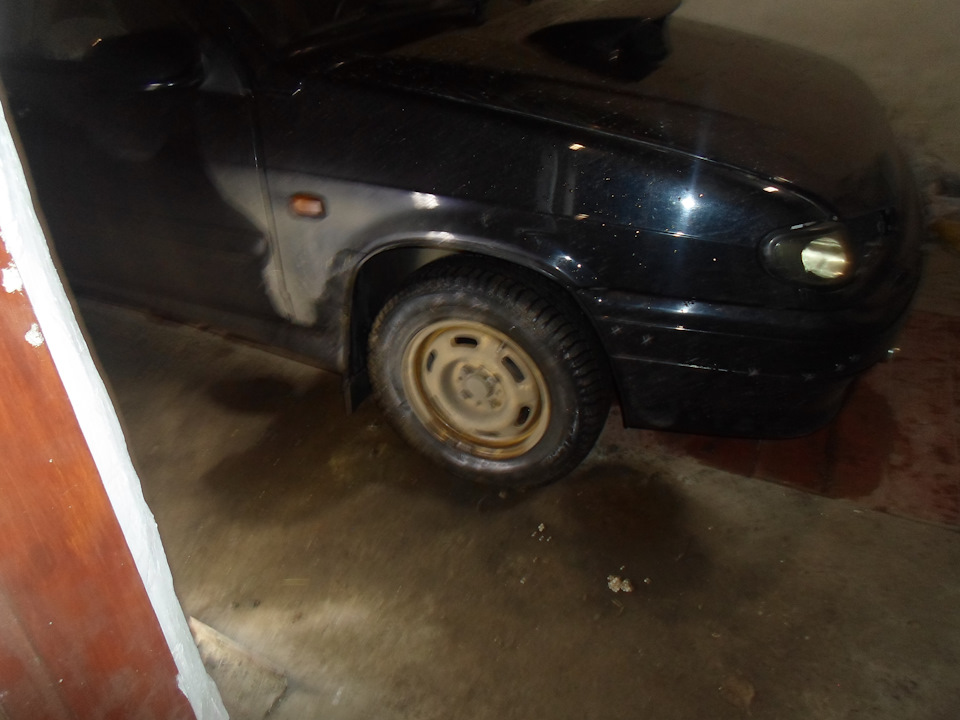

И вот настал день выходной от забот государственных. И загнал царевич Андрей колесницу свою уникальную в палаты. И приуныл немного царевич, уж больно колесница грязная, придётся вымазаться немного, ну и поделать ничего нельзя, погода мерзкая, даже баба Яга на ступе не летает.

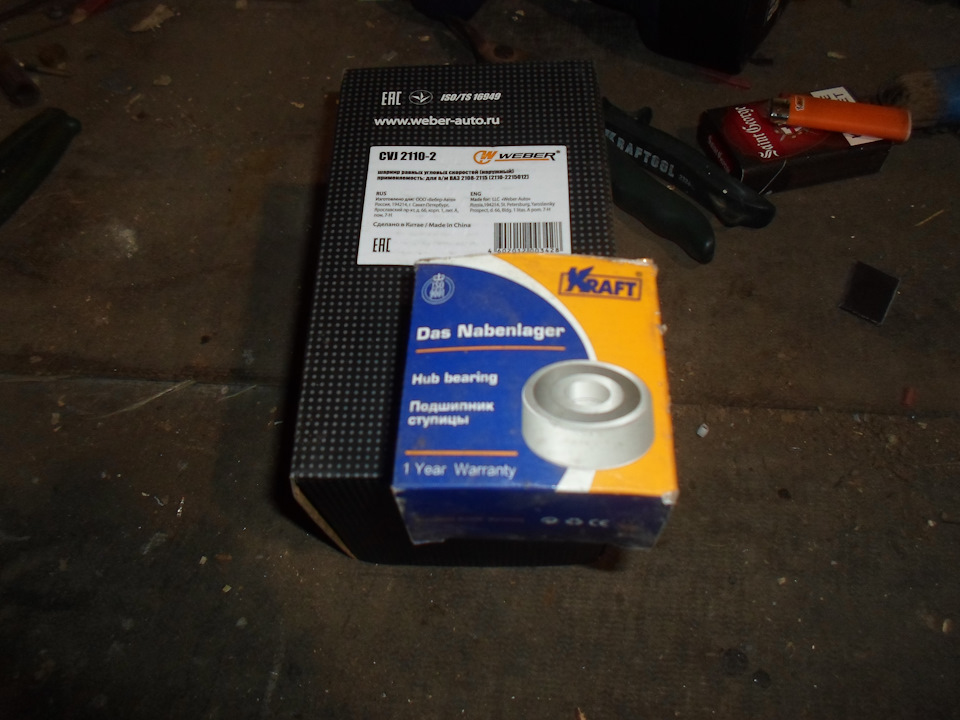

И пособирал деталюшки чудодейственные для ремонта колесницы.

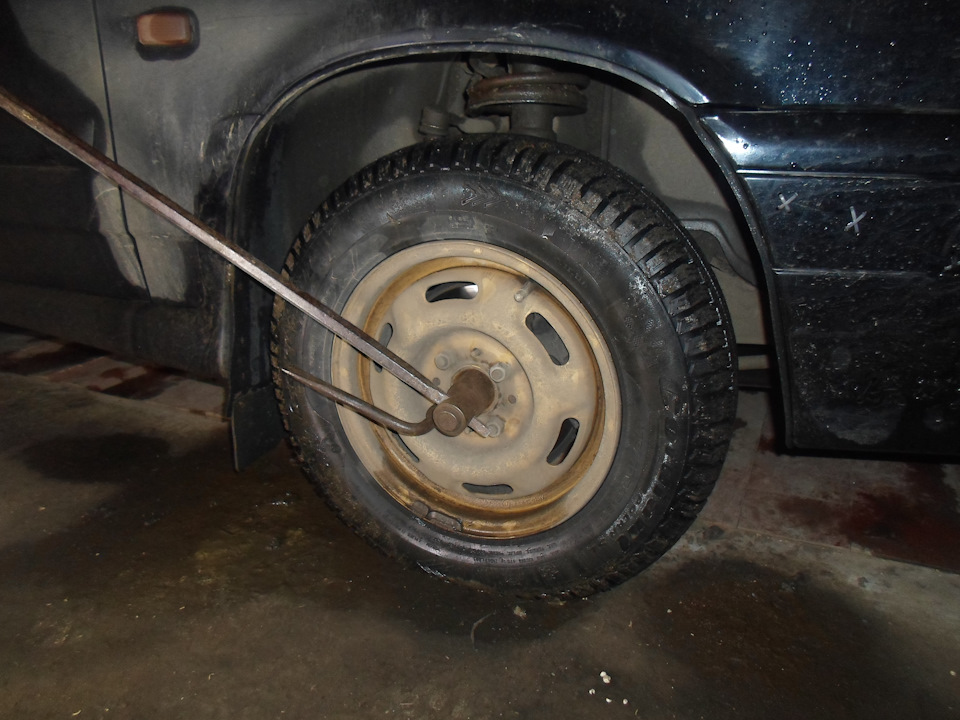

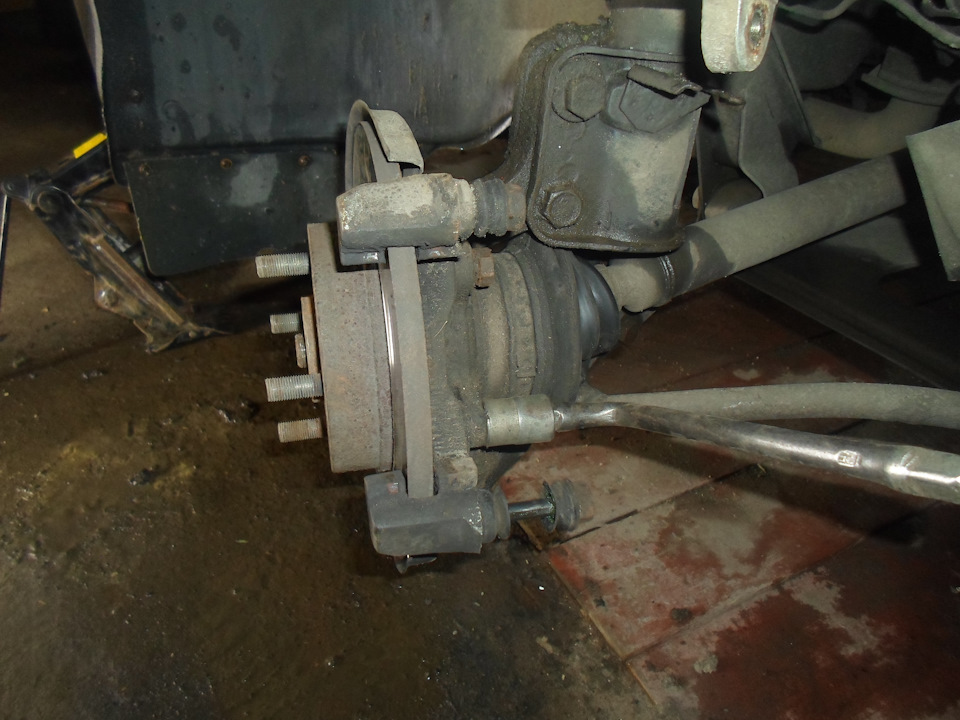

И начал царевич Андрей производить трепанацию колеса колесницы. Пока подъёмник лежал в багажнике, не повелеваемый волшебной палочке, царевич раскернил ступичную гайку, надел на неё головку на 30, на головку палочку волшебную и отпустил гайку. Опосля взял ключик балонный от ВАЗ 2101 и отпустил колёсные гайки.

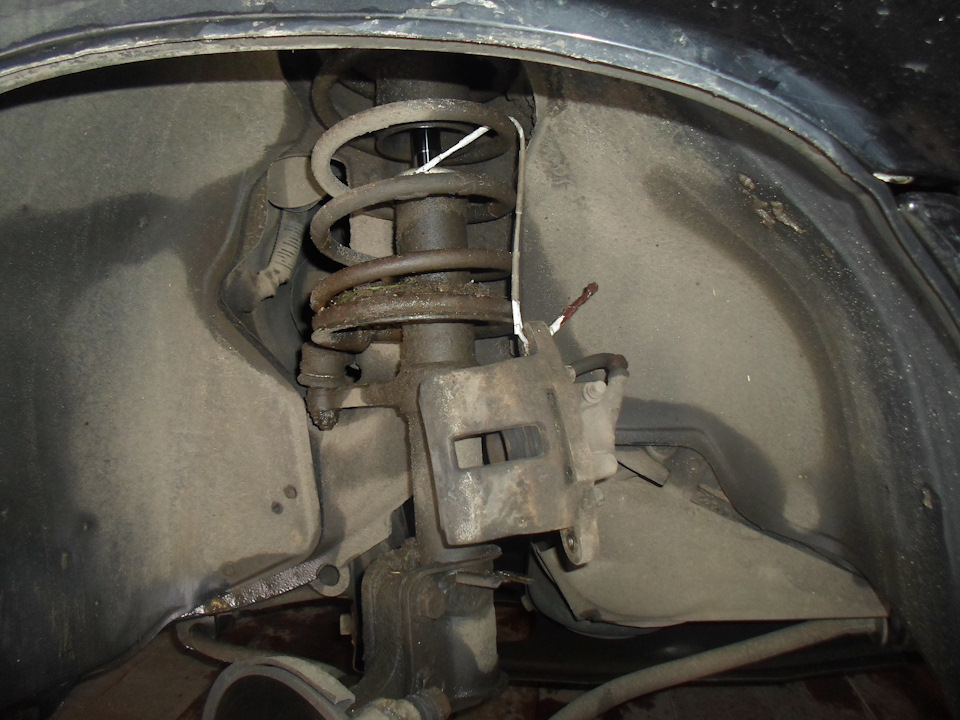

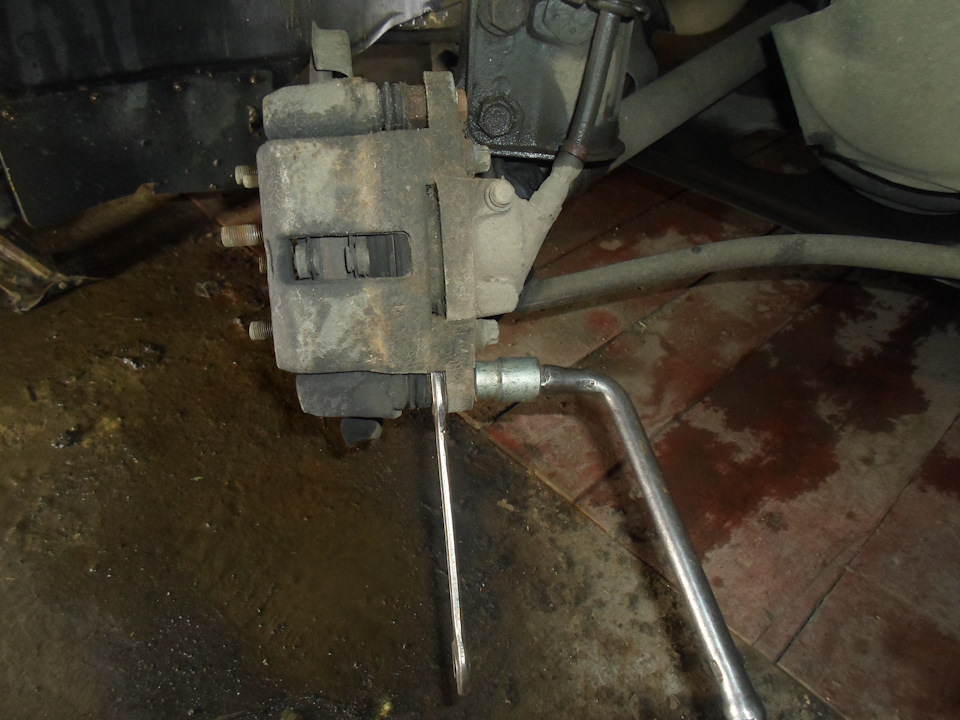

А потом взялся царевич снимать железку удивительную, которая каким-то волшебным образом заставляет колесницу останавливаться ( как потом ему подсказали, это суппорт называется) Там пластинки отогнуть нужно и два болта М8 открутить нужно

И достал Андрей царевич из закромов царских ещё одну волшебную электрод-палочку и зацепил шайтан суппорт к пружине

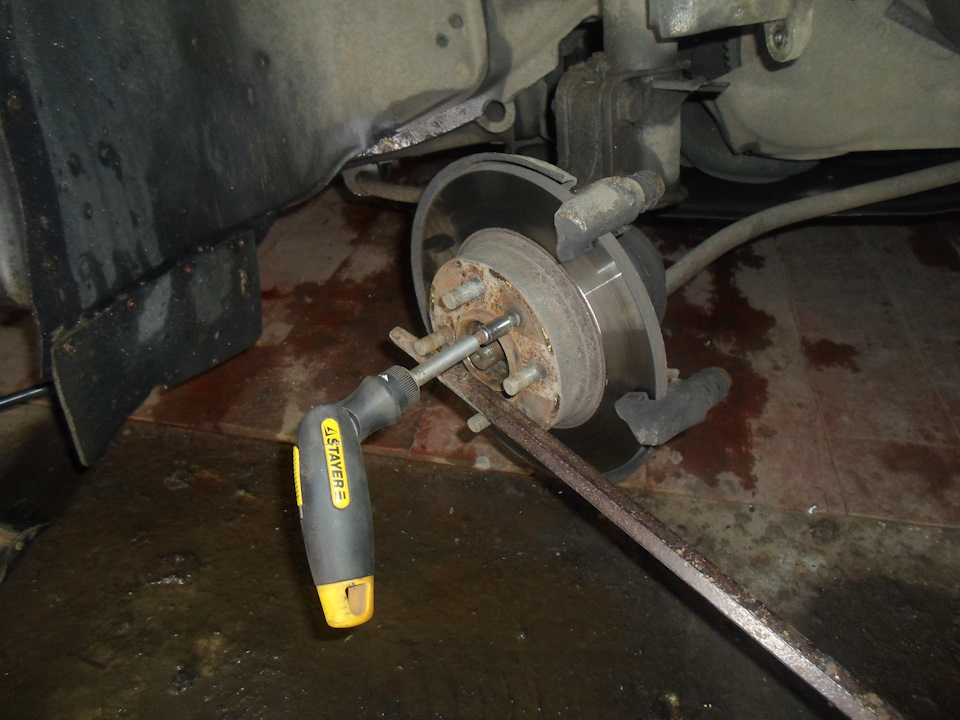

И вновь царевичу понадобилось волшебство, чтобы отвинтить диск тормозной, поэтому вставил он палочку волшебную меж шпилек колёсных и царским посохом с наконечником на 7мм отвинтил два винтика направляющих для колёс золотых

Но не сдавался диск тормозной, за шпильки цеплялся. Пришлось царевичу и скобу тормозную снимать, взял он ключ на 17 и давай болтики крутить.

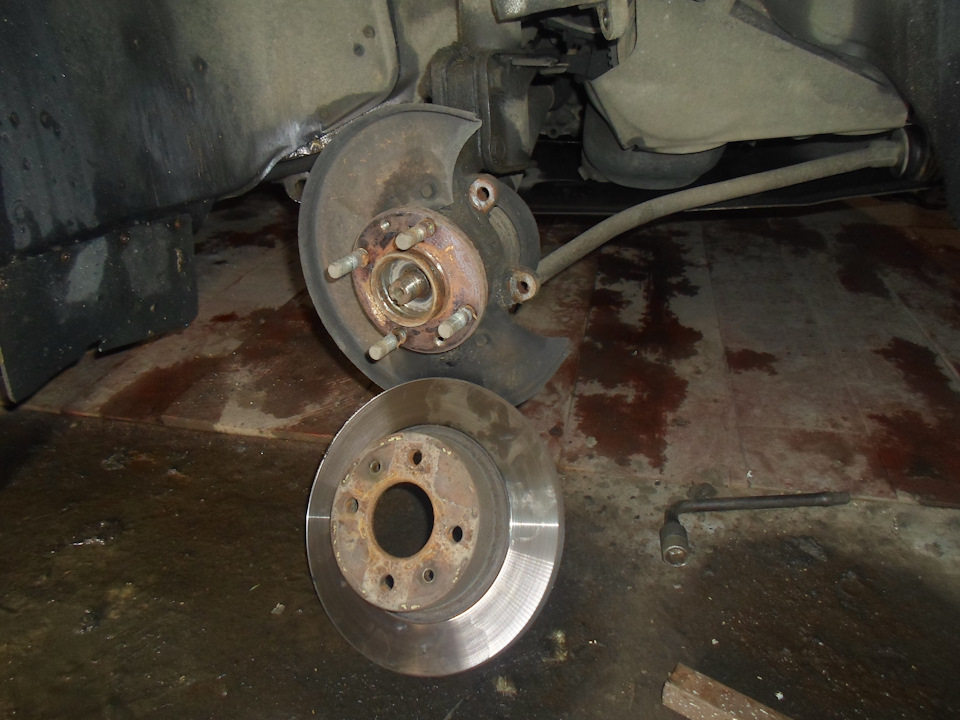

И сдался диск тормозной, упал оземь.

И вновь зачесал репу Андрей царевич, а как же суппорт выковырять? И молотком стучал, и волшебной палочкой, да толку мало, не слазит собака ступица! И тут пришёл на помощь добру молодцу соратник по делам государевым боярин Ильковский Иван со своим заморским съёмником.

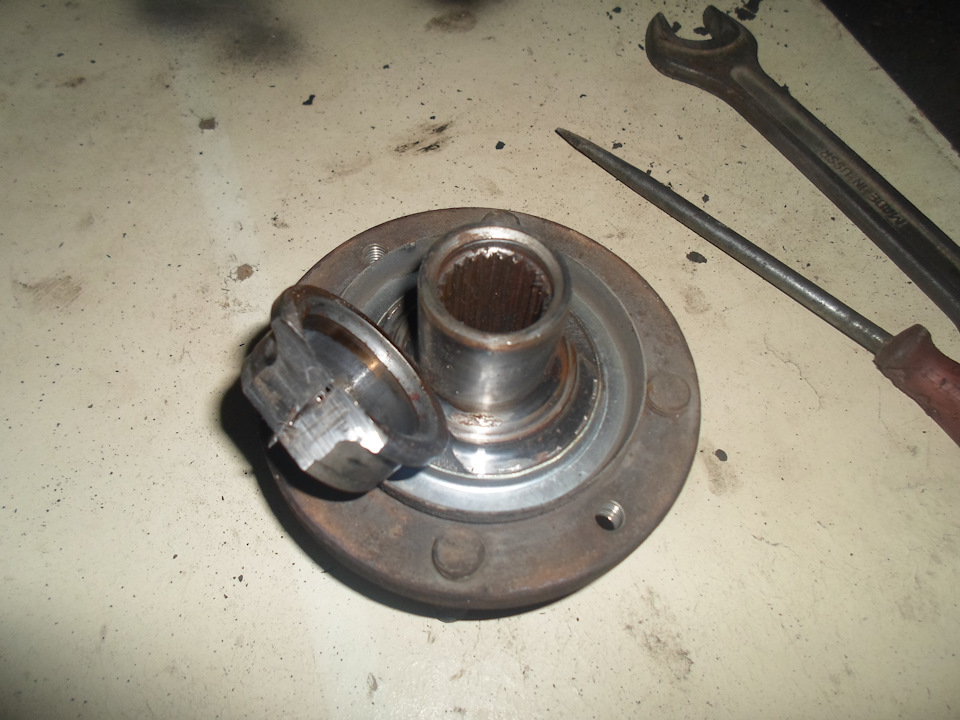

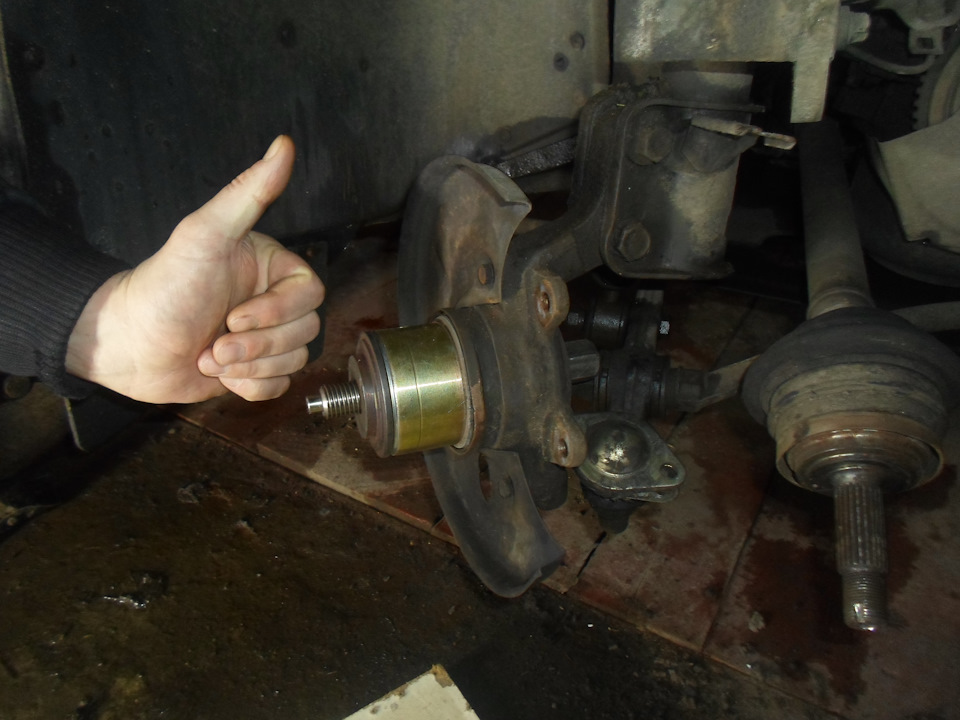

Достали друзья съёмником ступицу, а потом и подшипник из поворотного кулака (перед этим сняв кольца стопорные с обоих сторон). Вот только на ступице одна внутренняя половинка подшипника. Пришлось царевичу просить жену принца болгарского помочь, а потом с помощю зубила и матери всё-же снял этот охвосток подшипника.

И возрадовался царевич Андрей, ведь разобрал всё до конца. И на радостях начал собирать. Поставил он кольцо стопорное внутреннее и при помощи съёмника затолкал подшипник на место, где указом царским ему быть необходимо. Сразу же и кольцо стопорное внешнее поставил. Да и ШРУС заменил заодно.
