Как поменять барабанные тормоза на дисковые

Замена барабанных тормозов на дисковые

Большинство старых автомобилей оснащены барабанными тормозами. Эта технология считается устаревшей, поэтому любая иномарка и новинки отечественного автопрома оборудуются дисковыми тормозами. При этом каждый водитель может выполнить замену, усовершенствовав тормозную систему. Операция предполагает покупку новых тормозов, демонтаж барабанных и монтаж дисковых. Сделать подобные операции водители могут без помощи специалистов СТО в гаражных условиях.

Достоинства дисковых тормозов

Подобная процедура является не просто тюнингом. Она действительно имеет смысл. Дисковая система предпочтительней барабанной по нескольким важным причинам:

  • Колодки на дисковых тормозах имеют большую площадь соприкосновения, следовательно, вырастает эффективность торможения.
  • Лучшее охлаждение. Диск находится на открытом воздухе, а на большинстве моделей дополнительно в металле созданы многочисленные отверстия, обеспечивающие качественный отвод тепла.
  • Диски тормозной системы требуют реже обслуживания по сравнению с барабанами.
  • Практически не загрязняются. Диск находится в постоянном вращении, что препятствует образованию грязи на поверхности. При необходимости прочистить дисковые тормоза можно за несколько минут.

Недостаток для этой системы только один – стоимость. Дисковые тормоза существенно дороже своих устаревших собратьев, но их покупка будет действительно выгодным вложением средств.

Оптимальным решением считается установка дисковых на передние колеса, а барабанных на задние. Это позволит немного сэкономить, покупая только одну пару тормозов, но при этом увеличить эффективность торможения.

Нюансы замены

Перед принятием остаточного решения водителям следует учесть несколько важных аспектов. Новокупленные тормоза должны соответствовать требованиям и стандартам конкретно вашей модели. Это необходимо для предотвращения заносов и непредвиденных поломок из-за конфликта установленных дисков с другими системами автомобиля. Этот момент – одна из самых серьезных проблем. Найти дисковые тормоза для некоторых старых машин бывает проблематично.

Дальше нужно уладить все вопросы с законодательством. Дисковые тормоза должны быть сертифицированы. Продавец или техцентр должны выдавать водителю сертификат, подтверждающий, что продукт может использовать на территории страны. Затем необходимо пройти технический осмотр, чтобы документально утвердить замену. Тормоза – это один из основных компонентов транспортного средства, поэтому самостоятельная модификация или изменения запрещены правилами дорожного движения. Замена должна проводиться в сертифицированном центре.

В целом процедура по узакониванию потребует от вас следующих шагов:

  1. Необходимо получить заключение предварительной технической экспертизы для целей переоборудования ТС. Его можно получить в «НАМИ» (Центральный научно-исследовательский автомобильный и автомоторный институт) или у «частников», которые предоставляют подобные услуги на официальном уровне.
  2. С полученными документами идем в ГИБДД и пишем заявление о внесении изменений в конструкцию транспортного средства. Водителям придется ожидать решения от 5 до 30 рабочих дней.
  3. Далее идет поиск производственно-технической базы (мастерской), которая выполнит требующиеся изменения. Выбранная вами СТО должна предоставить декларацию о качестве и объеме выполненных работ по внесению изменений в конструкцию ТС.
  4. После необходимо пройти техосмотр, чтобы получить протокол технической экспертизы конструкции ТС.
  5. Параллельно придется оплатить многочисленные пошлины.

Это инструкция для официального оформления изменений в конструкции авто. Без соответствующей документации при попадании в дорожно-транспортное происшествие доказать свою невиновность при наличии не задокументированных модификаций конструкции будет проблематично. Общая стоимость оформления может варьироваться в зависимости от региона.

Естественно, вы можете поставить систему самостоятельно, а у СТО запросить только сертификат соответствия требованиям. Однако выдать его готова не каждая мастерская, плюс вам придется за это заплатить. Если подобные трудности вас не пугают, тогда можно приступать к работе.

Процедура замены

Самостоятельная установка дисковых тормозов – достаточно сложная процедура. Если вы никогда не «копались» в своем автомобиле, тогда доверьте ее профессионалам. Заядлые механики для начала должны подготовить рабочий инструмент. Понадобятся головки с трещотками различных размеров и вороток. Также подготовьте загонщик поршней, молоток и плоскогубцы. Обязательно проверьте комплектацию дисковых тормозов. В нее должны входить следующие компоненты:

  • суппорт;
  • шланг;
  • колодки;
  • диски;
  • различные крепежные изделия.

Обратите внимание, что заводская инструкция к вашему транспортному средству имеет описание того, как произвести замену колодок в барабанных тормозах. Рекомендуется почитать ее. Процесс замены индивидуален для каждой отдельной модели, поскольку имеет свои нюансы. В целом можно выделить общие шаги, с которыми столкнется каждый автомобилист:

  1. С помощью ключа или пневматического инструмента открутите крепежные болты колеса, а затем снимите его.
  2. Далее необходимо снять тормозной барабан. Для этого в конструкции найдите технологическое отверстие, в котором располагается крепежный элемент. Открутив его, вы сможете снять барабан.
  3. Снимите тормозные колодки, чтобы освободить тросик ручника. Отсоедините трос от ручного тормоза.
  4. Демонтируйте центральную гайку. Отсоедините кулак от подвески.
  5. Отсоедините тормозной шланг и снимите суппорт.
  6. Для минимальной потери тормозной жидкости рекомендуется закрыть отверстие защитным колпачком.
  7. При наличии отключите датчик системы ABS.
  8. Отсоедините продольную тягу от кулака.
  9. Достаньте сквозной болт кулака из поперечной тяги.
  10. Выньте ШРУС из ступицы.
  11. Достаньте болты крепления амортизатора к кулаку.
  12. Установите кулак, предусмотренный под дисковые тормоза, закрепив его в подвеске.
  13. Поставьте диск и на него суппорт.
  14. Установите тормозные колодки и подключите шланг с тормозной жидкостью.
  15. Обязательно удалите воздух из системы. Поставьте колесо на место.
Читать еще:  Замена суппорта на ваз 2107

В условиях специализированного техцентра процесс занимает около часа, поэтому в гараже готовьтесь потратить от 2 и более часов. При монтаже барабана могут возникнуть трудности. Деталь часто прикипает, поэтому вручную снять ее невозможно. Допускается использование молотка (кувалды), но наносить удары можно только средней тяжести, чтобы не повредить элементы конструкции.

В конце стоит проверить тормозную магистраль на герметичность. Осмотрите днище машины на потеки и утечки. Только после этого можно приступить к тест-драйву. Полностью «выжимайте» педаль до упора. Убедитесь, что тормоза действительно работают. Обратите внимание, что в первое время эксплуатации может наблюдаться скрежет. Это нормальное явление, когда колодки и диски притираются друг к другу. В инструкции к тормозам указывается пробег, после которого данный эффект должен исчезнуть. Дисковые тормоза могут сократить тормозной путь на несколько десятков метров.

Об эксплуатации

Помните, что дисковые тормоза имеют ресурс. Для колодок он составляет приблизительно 30-40 тысяч километров пробега. Диск стирается через 100-110 тысяч километров. Более точную информацию всегда читайте в инструкции к купленной модели. К симптомам износа относится скрежет, вибрации, пульсация в педали тормоза и ее заклинивание.

Водители могут определить уровень износа самостоятельно. Необходимо посмотреть на торец изделия. Как правило, там располагаются два значения: исходная и минимально допустимая толщина. Цифры могут отличаться в зависимости от производителя. Вам необходимо с помочью штангенциркуля сравнить цифры с допустимыми нормами. Обязательную замену следует выполнять в том случае, если износ на диске неравномерен.

Это ключевая информация о замене барабанной системы на дисковую. В сети можно поискать видео процесса замены для вашей модели авто, если в ходе процедуры возникнут трудности. Проявляйте максимальную бдительность, так как разного рода оплошности при монтаже тормозов могут стоить вам жизни.

Subaru Impreza 2.0 4WD, MT swap › Logbook › Замена задних барабанных тормозов на дисковые

Наконец то руки дошли до задних тормозов ) Поставил контрактные от турбофорика SF. Контрактным суппортам тоже предварительно провел ревизию, как и при замене передних тормозов, смазал все что можно было смазать смазкой для суппортов МС-1600.

Процесс замены:
домкратим машину, снимаем колеса, откручиваем ступичные гайки. У меня с одной стороны ступичная гайка ни в какую не хотела откручиваться, чуть ли не час дергал ее метровой трубой, с другой стороны открутилась с одного рывка.

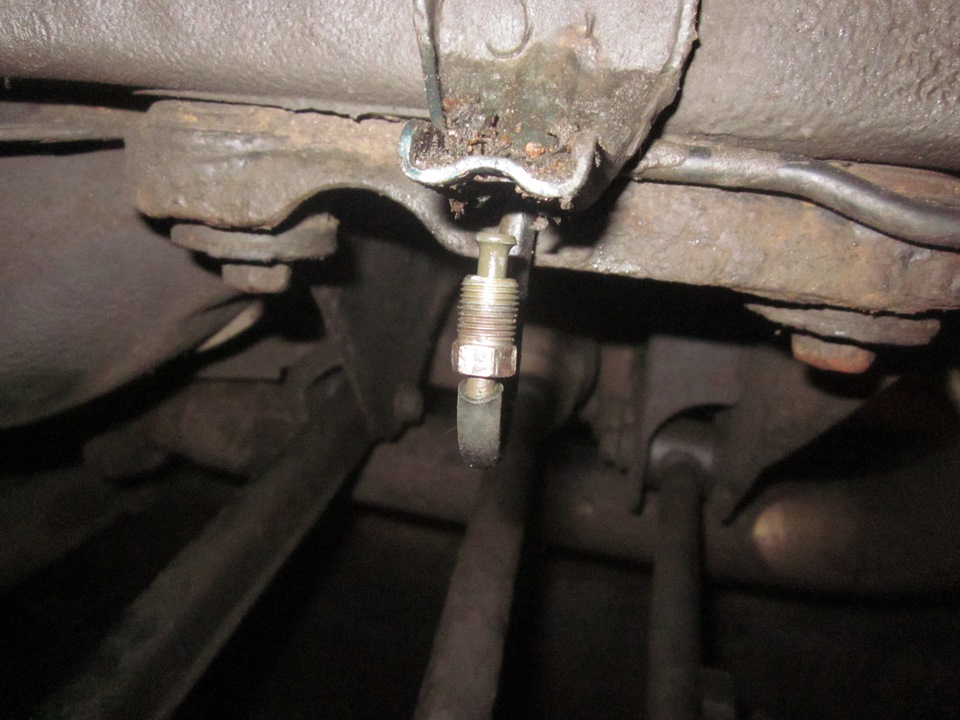

Ослабляем в салоне натяжение троса ручника. Снимаем барабаны. Если барабан не хочет сниматься-закручиваем мелкие болты в отверстия в барабане.
Обнаружил, что колодки в родных барабанах изношены практически до основания ) Не удивительно, что оно почти не тормозило )

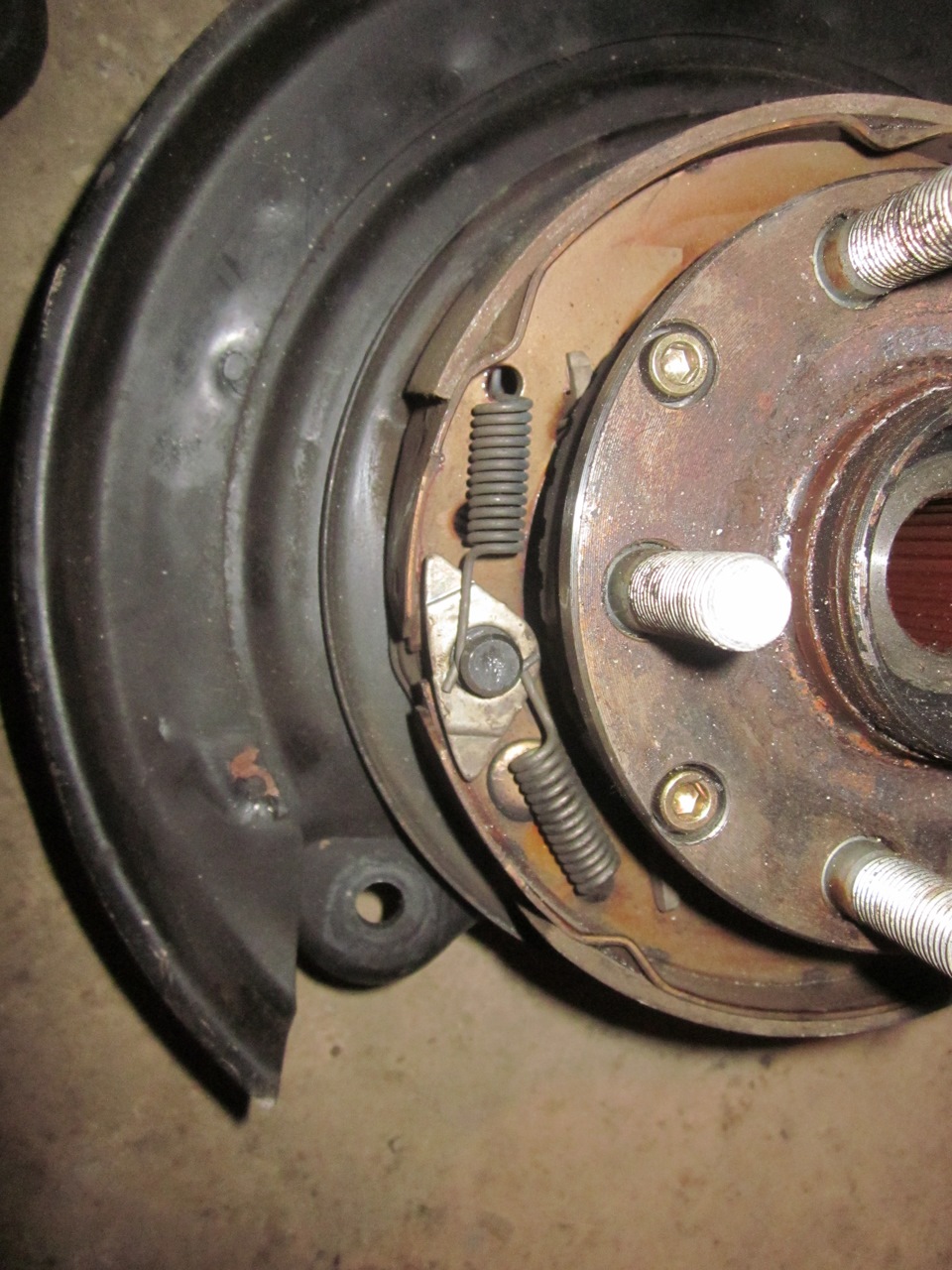

Разбираем весь механизм внутри барабана чтоб отцепить трос ручника:

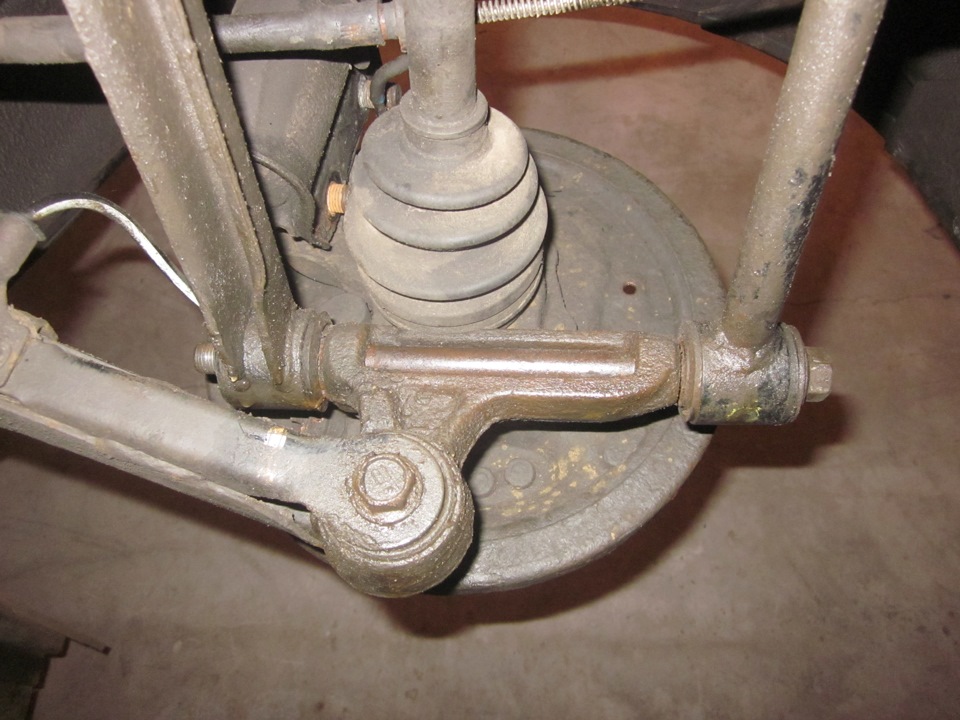

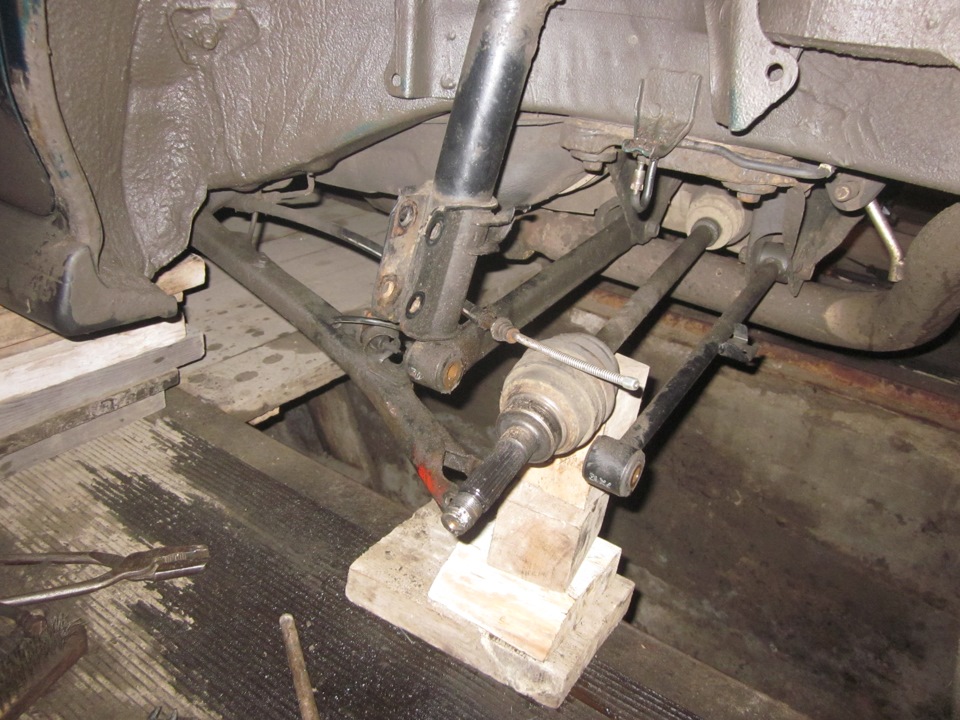

Откручиваем тормозные трубки, стойку, рычаги, снимаем ступицу с привода:

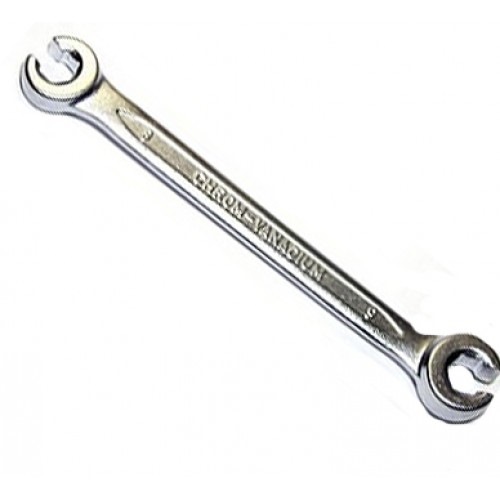

Для откручивания штуцеров тормозных трубок и прокачки тормозов ОБЯЗАТЕЛЬНО нужен вот такой разрезной ключ на 8-10.

Он не слизывает грани на штуцерах, да и в принципе им более удобно их крутить. Обычным рожковым грани слижутся с очень высокой вероятностью. Штуцеры у меня закисли, я их оооочень долго отмачивал WD-40, Wurth’ом и просто керосином.В результате все таки открутил )

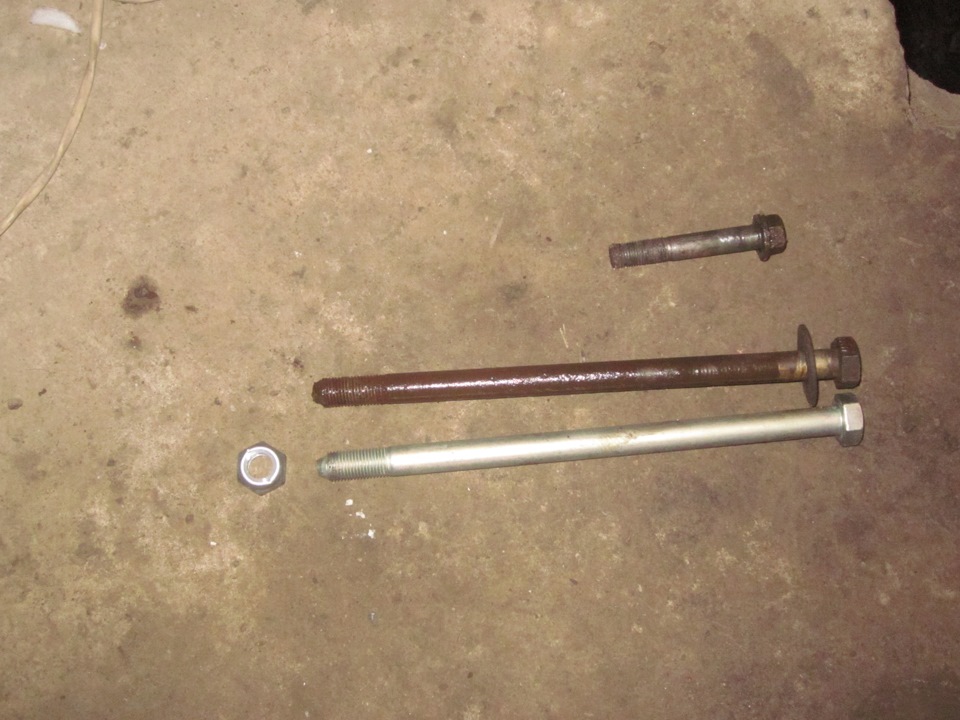

Длинные болты, которые крепят поперечные рычаги, тоже довольно противно откручивать и выбивать, они обязательно все ржавые, во всякой грязи, и т.д. Отмачивал их и чистил корщеткой.

Дисковые ступицы и барабанная:

Разбираем барабанный механизм ручника на новых тормозах, запоминаем как стояли всякие пружинки:

Устанавливаем ступицу: вставляем привод, прикручиваем рычаги и стойку, подцепляем трос ручника к колодкам, собираем обратно механизм ручника. Тросы ручника у дисковых и барабанных тормозных механизмов немного разные, у них по разному заделан конец. От барабанных тормозов конец рубашки троса больше, он не вставляется в отверстие для троса сзади в щитке в дисковых тормозах, встает впритык. Но в этом нет ничего страшного. Поставил впритык, на место стыка отдел кусок шланга, промазанный герметиком и стянул его хомутами.

При ремонте я всегда стараюсь по максимуму ставить новый крепеж (болты, гайки и т.д.), особенно если старый выглядит не очень хорошо. Всем советую не экономить на крепеже и делать так же 🙂 Особое внимание стоит уделить самоконтрящимся гайкам: их мало кто меняет, но по идее их надо бы менять каждый раз при откручивании, потому как на самом деле они одноразовые. О чем, кстати, написано в мануале.

Если что, вместо длинного болта крепления поперечных рычагов идеально подходит болт крепления переднего верхнего рычага от ВАЗовской классики:

Читать еще:  Ваз 2109 замена вакуумного усилителя тормозов

После того как установлены диски, суппорта, прикручена ступичная гайка и собрано все остальное, нужно отрегулировать механизм ручника.
Сначала регулируем преднатяг. Для этого вытаскиваем резиновую заглушку с внутренней стороны щитка, внизу. Под ней находится зубчатое колесо, крутим его отверткой чтобы полностью развести колодки и тормозной диск даже не поворачивался. После этого крутим его обратно щелчка на 4, ставим заглушку и идем регулировать натяжение троса в салоне ) Ручник должен подниматься на 6-8 щелчков.

Для дисковых тормозов понадобятся новые тормозные шланги. Я заказывал оригинальные шланги с exist’а, но пришел только один, по второму-отказ. Перезаказывать заново не хотелось, уж очень долго ждать, поэтому купил второй шланг неоригинальный, Masuma, причем передний. Передние шланги не очень подходят: пришлось отпилить ему крючок на том конце где он крепится к суппорту, да и встает он только немного перекрученным: грани на тех частях, где он крепится к кузову и к стойке, сточены не так, как на нормальных задних шлангах. Еще он немного короче заднего, на сантиметр буквально, и чтоб он нормально установился пришлось немного подогнуть крепление на стойке. Пока оставил его, но все равно заново заказал нормальный задний шланг, когда нибудь потом поставлю.

Законтрил ступичную гайку, прокачал тормоза, поставил колеса и поехал тестировать ) Разница-просто огромная: такое ощущение, что раньше машина вообще не тормозила задними тормозами. Я очень доволен результатом, теперь машина тормозит абсолютно по другому 🙂

Замена дисковых барабанных тормозов на дисковые: Метод 1

Подготовка к замене тормозов

Идея поменять задние барабанные тормоза на дисковые в Honda Civic — появилась в голове с момента покупки машины, поскольку барабанные тормоза были малоэффективны при моторе D15B2, потому что отрегулировать их не получалось нормально они либо не тормозили либо перегревались и подклинивали. Существует классический метод замены целиком барабанных тормозов с рычагами, но метод дорогой, хотел обойтись малыми затратами, путем изготовления планшайбы-переходника для установки суппортов на барабанный рычаг. Отдельно суппорта являются очень редким явлением. Случайно на форуме я нашел объявление о продаже задних тормозных машинок вместе с дисками от Honda Civic VTI, продавал потому что делал переход дисковых тормозов с 242мм на 262мм тормоза на задней оси. Мне очень повезло что продавец и я были в одном городе, после покупки тормозного свапа, был куплен ремкомплект, состоящий из пыльников направляющих и тормозные шланги от Honda Civic VTI, те что мне отдали с суппортами были длинные.

Процесс и работа

И так начнем замену тормозов, по английски звучит как “disc conversion”. Измерив место посадки я составил чертеж переходной планшайбы для установки суппортов на барабанный рычаг. Сам вырезать я не стал, а отдал знакомому на лазерную обработку. Заготовка сделана из металла толщиной 6мм. Посадочные 4 отверстия делал по месту. Их места определяются типом рычага, из различия разных видов. На авторынке были куплены болты из закаленной стали для крепления планшайбы к барабанной цапфе, болты изначально стоящие на цапфе короткие, так как толщина тормозного щита на котором висит барабанный механизм всего 3 мм. Перебрал суппорта, планшайбы вырезаны, болты куплены. Сам процесс можно описать в несколько шагов:

Чертеж для переходной планшайбы для свапа барабанных тормозов

  • Домкратим заднее колесо
  • Снимаем заднее колесо
  • снимаем тормозной барабан (как вариант используйте способ из этой статьи)
  • сбиваем колпачок закрывающий гайку ступичного подшипника
  • откручиваем и снимаем ступицу

В моем случае с одной стороны подшипник снялся целиком, со второй внутреннее кольцо осталось на оси. Даже если кольцо осталось, это нам не помешает. Откручиваем тормозную трубку от тормозного цилиндра и на нее одеваем колпачок от штуцера прокачки, чтобы жидкость не уходил.

  • Сдергиваем трос ручника
  • Откручиваем 4 болта, крепящие щит тормозного барабана к цапфе рычага
  • Сбиваем щит
  • Взамен щита тормоза ставим на четыре болта планшайбу
  • Ставим обратно ступицу, затягиваем
  • Вешаем диск и примеряем суппорт

На черчеже не указаны 4 отверстия под болты, ставятся по месту из различии “версии”

Затягивать болты нужно аккуратно, поскольку отверстия с резьбой глухие, резьба скорее всего будет ржавая, пройти метчиком не получится, в итоге я обрезал купленные болты.
Суппорт упирается в диск, шлиф машиной нужно удалить со скобы суппорта 4 мм. Не беспокойтесь скоба довольно таки толстая.

Примерка планшайбы под суппорт заднего тормоза

  • ставим скобу на место
  • одеваем суппорт
  • Меняем тормозной шланг на шланг от VTI.
  • Повторяем процедуру с другим колесом

Теперь можно прокачать тормоза. Что касается стояночного тормоза (ручника), то я рекомендую купить тросики от Honda Civic VTI, и установить вместо барабанных, я сделал из машины ВАЗ, но это влечет много проблем и потраченного времени.

Читать еще:  Замена акпп на мкпп бмв

Планшаба подходит в плотную к суппорту диска

Эффективность метода замены дисковых тормозов

Известно что при равных диаметрах барабанные тормоза эффективнее, при установке дисков сталкиваемся с тем что они вообще не тормозят. Тут есть два пути решения проблемы ; либо замена распределителя тормозных усилий от Civic 5 (92-95) с маркировкой РТУ 4040 (OEM 46210-SR3-013 ), либо доработка своего, лучше найти распределитель тормозных усилий 4040. Если машина с ABS, то ничего менять не нужно. Блок ABS сам регулирует давление на задней оси. Правда поскольку у меня машина без ABS то и крепление для датчика ABS я не делал, но думаю и тут все можно сделать в самой работе. Итог этих операций, я начал чувствовать что у меня есть тормоза на задней части, ручник стал четкий и конечно это просто эстетическое наслаждение. Все проделанное делалось на свой страх и риск, изготовление планшайбы и доработка РТУ так же. Делать или не делать решать в конечном итоге вам. И чем больше родных оригинальных деталей тем надежнее.

Установленные дисковые задние тормоза VTI

Случайная статья узнай что то новое

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.

  • Автоэкзотика – 1 мая
  • Jap Days – 22 Июня
  • JAP CAR FEST – 19-21 июля

Правильная замена барабанных тормозов на дисковые

В отечественных машинах, а также в недорогих иномарках на задние колёса часто ставят в целях экономии барабанные тормоза. Многие водители хотят поменять их на более совершенные дисковые. Как осуществить такую операцию самостоятельно и стоит ли к ней прибегать, мы расскажем далее.

Чем лучше дисковые тормоза

У барабанных и дисковых тормозов разный принцип работы, что и влияет на их функциональность. Первые состоят из закрытого вращающегося барабана, к которому в момент остановки движения прижимаются тормозные колодки. У вторых вместо барабана установлен открытый металлический диск, замедляющийся гораздо быстрее.

Таким образом, дисковые тормоза обладают целым рядом преимуществ:

  • импульс торможения распределяется равномерно, машину не заносит;
  • расстояние, которое проходит автомобиль с момента активации тормоза до полной остановки, значительно короче;
  • тормоза постоянно охлаждаются за счёт самой конструкции, использующей воздух.

Но есть и два больших минуса по сравнению с барабанными: высокая цена и неустойчивость к загрязнениям и воде.

Если вы постоянно ездите по сложному грунту, нередко попадаете в лужи, грязь, песок, то менять барабанные тормоза на дисковые нежелательно.

Особенности процесса замены тормозной системы

Если вы решились заменить барабанные тормоза, то должны знать о некоторых особенностях такой рокировки:

  • вы потеряете действующую гарантию на обслуживание, если производителем не предусмотрен свободный выбор тормозной системы, и вы осуществите её не на СТО;
  • результат замены должен укладываться в рамки существующих стандартов, иначе вы подвергнете свою жизнь (и жизни пассажиров, а также пешеходов) опасности;
  • поскольку состояние тормозной системы влияет на безопасность дорожного движения, её детали подлежат сертификации в России, требуйте документ у продавцов или мастеров на СТО;
  • ручник тоже придётся заменить на другой, с гидравлическим приводом;
  • замена должна быть зафиксирована в бумагах о техническом состоянии машины, иначе при любой аварии вы окажетесь её провокатором в глазах закона.

Замена систем торможения своими руками

Конечно, лучше доверить замену тормозов специалистам, но если вы уверены в своих навыках, располагаете необходимыми инструментами и временем, можно взяться за работу самостоятельно.

Итак, вам потребуются:

  • непосредственно составные части дисковых тормозов;
  • шланг;
  • фланец;
  • новые болты и гайки;
  • плоская отвертка;
  • молоток;
  • домкрат;
  • гаечные ключи.

Перед тем как приступить к замене старых барабанных тормозов на новые дисковые, нужно найти чертежи с пояснениями, каким образом устроена система остановки движения в вашей модели машины.

Внимательно изучите техническую документацию, чтобы не совершить ошибку в процессе переделки.

В целом, чтобы поменять тормоза, нужно сделать следующее:

  1. Поставить машину на ровную поверхность, чтобы она не укатилась.
  2. Снять крепежи с колёс и подставить под эту часть машины домкрат.
  3. Снять колеса.
  4. Взять гаечный ключ и отсоединить трос ручника.
  5. Снять барабан. Если он не поддаётся, можно несколько раз стукнуть по нему молотком.
  6. Отсоединить мягкую резиновую трубку с металлическим наконечником от суппорта, а также вращающуюся сердцевину с отверстием для посадки колеса на вал и планшайбу от рычага подвески.
  7. Закрепить новую планшайбу рычага подвески, а к ней – вращающуюся сердцевину.
  8. Поставить тормозной диск, направляющие и колодки.
  9. Поставить тормозной цилиндр, помогая себе отверткой.
  10. Вернуть на место колеса.

Если не получается качественно переделать систему торможения, то лучше всё же обратиться к мастеру.
